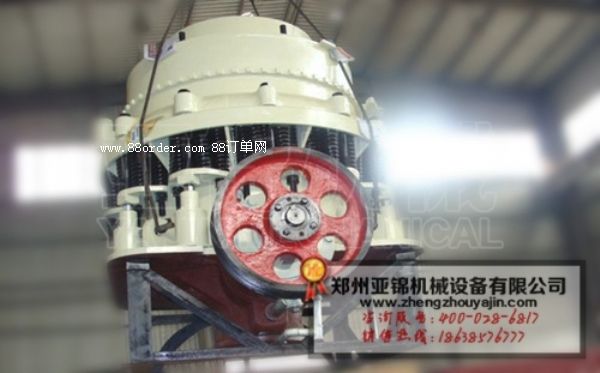

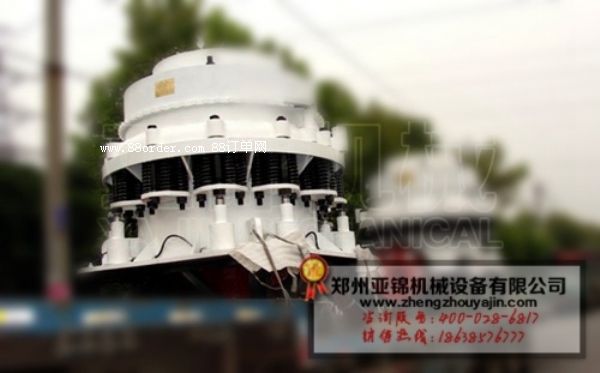

圓錐式破碎機

圓錐式破碎機

【進料粒度】：65-300mm

【生產能力】：12-1000t/h

【應用范圍】：圓錐式破碎機適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎，可以破碎中等和中等硬度以上的各種礦石和巖石。

【產品介紹】：圓錐式破碎機，適用于破碎中等以上硬度的各種礦石和巖石，具有結構可靠，生產效率高，調整方便，使用經濟等特點。

產品介紹

圓錐式破碎機適用于破碎堅硬與中硬礦石及巖石，如鐵礦石、銅礦石、石灰石、石英、花崗巖、玄武巖、輝綠巖等，廣泛應用于冶金工業、建筑工業、筑路工業、化學工業及磷酸鹽工業。彈簧圓錐式破碎機即是最早的一種圓錐式破碎機，該機是在消化吸收了各國具有80年代國際先進水平的各類型圓錐式破碎機的基礎上研制成的。其彈簧保險系統是過載保護裝置，可使金屬異物通過破碎腔而不危害機器，采用干油或水兩種密封形式，使石粉與潤滑油隔離，保證可靠工作。破碎腔型式由礦石用途決定，標準型適用于中碎；中型適用于細碎；短頭型適用于超細碎。

性能特點

1.動錐連續轉動，物料的破碎過程和卸料過程沿工作表面交替連續進行，生產率高。

2.物料夾在兩錐體之間，受到擠壓、彎曲和剪切作用，破碎較容易，動力消耗較低。

3.產品料度較均勻，呈立方體形狀，動錐工作表面的磨損也較均勻。

4.結構簡介,圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成。

5.動錐和定錐都是正置，動錐擺動時，在破碎腔出料口附近，動錐與定錐之間有一段間隙相等的平行帶，使成品料度均勻。進料口尺寸不大，能夠處理的都是經過初次破碎的物料。

6.本系列圓錐式破碎機采用干油或者水兩種密封方式,使灰塵雜質無法進人機體內，從而保證了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠。

工作原理

彈簧圓錐式破碎機的工作部分是兩個截頭為圓錐體，一個是定錐（又稱外錐），另一個是動錐（又稱內錐）。在動錐靠攏定錐的區段，該處物料受到動錐的擠壓、撞擊和彎曲作用，成為破碎腔;在動錐偏離定錐的地方，已被破碎的物料在自重作用下從錐底卸出，成為卸料口，物料從進料口裝入。彈簧圓錐式破碎機工作時，電機通過液力偶合器、小圓錐齒輪驅動偏心套底部的大圓錐齒輪，使偏心套旋轉，致使錐體作旋擺動而破碎物料。

技術參數規格型號腔型破碎錐

大端直徑

(mm)出料口

調節范圍

(mm)最小排料口時

開口邊給料尺寸給料粒度

(mm)處理能力

(t/h)主機功率

(kw)外形尺寸

(長×寬×高)

(mm)900psgb-0910標準細型φ9009-221028545-91752656×1636×2241900psgb-0917標準粗型φ9003-1317515059-163752656×1636×2241900psgb-0918標準特粗型φ90025-38178150118-163752656×1636×2241900psgb-0904短頭細型φ9003-13413527-90752656×1636×2241900psgb-0906短頭中型φ9003-16766527-100752656×1636×2241900psgb-0907短頭粗型φ9006-191028559-129752656×1636×22411300psgb-1313標準細型φ129513-31137115109-1811602656×1866×31561300psgb-1321標準中型φ129516-38210178132-2531602656×1866×31561300psgb-1324標準粗型φ129519-51241205172-3491602656×1866×31561300psgb-1325標準特粗型φ129525-51259220236-3581602656×1866×31561300psgb-1306短頭細型φ12953-16645436-1631602656×1866×31561300psgb-1308短頭中型φ12956-16897682-1631602656×1866×31561300psgb-1310短頭粗型φ12958-2510589109-2271602656×1866×31561600psgb-1620標準細型φ167616-38209178181-3272203941×2954×37711600psgb-1624標準中型φ167622-51241205258-4172203941×2954×37711600psgb-1626標準粗型φ167625-64269228299-6352203941×2954×37711600psgb-1636標準特粗型φ167638-64368313431-6302203941×2954×37711600psgb-1607短頭細型φ16765-13706090-2092203941×2954×37711600psgb-1608短頭中型φ16766-198976136-2812203941×2954×37711600psgb-1613短頭粗型φ167610-25133113190-3362203941×2954×37711600psgb-1614短頭粗型φ167613-25133113253-3362203941×2954×3771聯系我們
