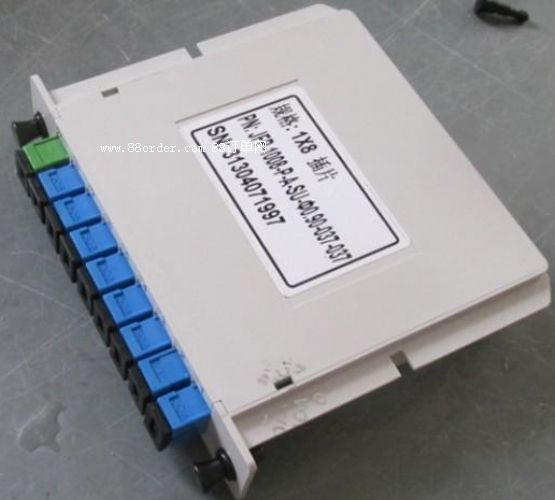

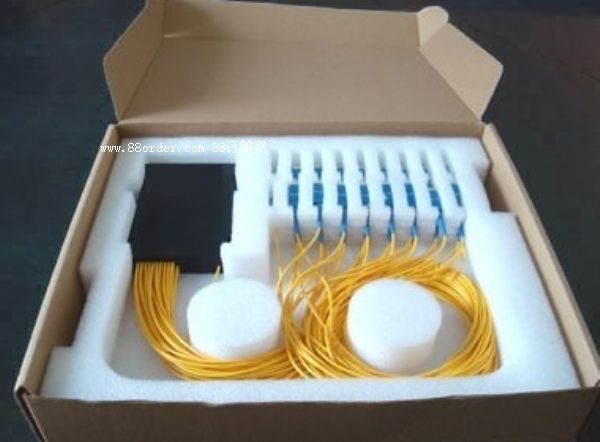

尾纖式分光器 FC接頭盒式波導插片 1分16尾纖式分光器

光分路器

科成光分路器,分光器,一分8光分路器,一分16光分路器與同軸電纜傳輸系統一樣，光網絡系統也需要將光信號進行耦合、分支、分配，這就需要光分路器來實現。光分路器又稱分光器，是光纖鏈路中最重要的無源器件之一，是具有多個輸入端和多個輸出端的光纖匯接器件，常用m×n來表示一個分路器有m個輸入端和n個輸出端。在光纖catv系統中使用的光分路器一般都是1×2、1×3以及由它們組成的1×n光分路器。1．光分路器的分光原理

光分路器按原理可以分為熔融拉錐型和平面波導型兩種，熔融拉錐型產品是將兩根或多根光纖進行側面熔接而成；平面波導型是微光學元件型產品，采用光刻技術，在介質或半導體基板上形成光波導，實現分支分配功能。這兩種型式的分光原理類似，它們通過改變光纖間的消逝場相互耦合（耦合度，耦合長度）以及改變光纖纖半徑來實現不同大小分支量，反之也可以將多路光信號合為一路信號叫做合成器。熔錐型光纖耦合器因制作方法簡單、價格便宜、容易與外部光纖連接成為一整體，而且可以耐孚機械振動和溫度變化等優點，目前成為市場的主流制造技術。

科成科技熔融拉錐法就是將兩根（或兩根以上）除去涂覆層的光纖以一定的方法靠擾，在高溫加熱下熔融，同時向兩側拉伸，最終在加熱區形成雙錐體形式的特殊波導結構，通過控制光纖扭轉的角度和拉伸的長度，可得到不同的分光比例。最后把拉錐區用固化膠固化在石英基片上插入不銹銅管內，這就是光分路器。這種生產工藝因固化膠的熱膨脹系數與石英基片、不銹鋼管的不一致，在環境溫度變化時熱脹冷縮的程度就不一致，此種情況容易導致光分路器損壞，尤其把光分路放在野外的情況更甚，這也是光分路容易損壞得最主要原因。對于更多路數的分路器生產可以用多個二分路器組成。
