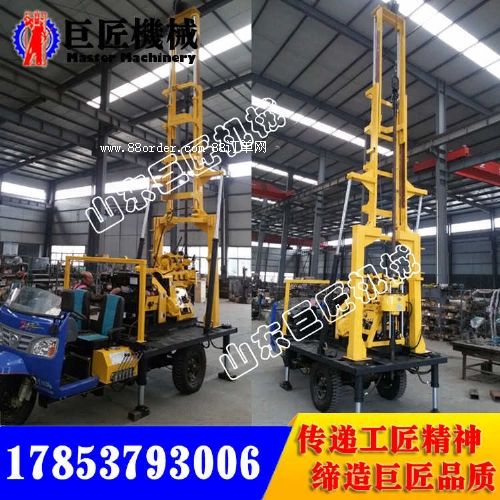

HZ-200YG液壓水井鉆機

hz-200yg液壓水井鉆機參數：



 項目





 單位





 設計值





 結構形式











 液壓立軸轉盤式





 工作狀態

 外型尺寸





 長





 mm





 2700





 寬





 mm





 950





 高





 mm





 1770





 結構質量





 kg





 1180





 鉆孔深度





 m





 200





 鉆孔直徑





 mm





 φ230-φ350





 鉆桿





 主動鉆桿





 mm





 53×59×4200





 鉆桿





 mm





 φ50×5.5





 鉆桿抗拉強度





 mpa





 640





 鉆頭





 mm





 φ75-φ300





 鉆盤





 卡盤形式





 手動式滾珠夾持卡盤





 轉速





 r/min





 48、208、476、1025





 鉆盤扭矩





 kn.m





 3.2





 給進行程





 mm





 450





 油缸最大給進力





 kn





 25





 油缸最大上頂力





 kn





 35





 卷揚機





 卷筒直徑





 mm





 φ140





 單繩提升速度





 m/s





 0.23、0.45、0.96、1.94





 單繩提升力





 kn





 24





 鋼絲繩容量





 m





 35





 鋼絲繩規格





 mm





 φ13





 鉆塔





 鉆塔型式





 龍門架





 額定負荷





 t





 5





 有效高度





 m





 6.8





 塔腿規格





 mm





 φ89





 水龍頭





 最大提升力





 kn





 50





 承載壓力





 mpa





 2





 配套膠管直徑





 mm





 φ50





 配套泥漿泵





 型式





 臥式單缸雙作用往復活塞泵





 排量





 l/min





 160





 工作壓力





 mpa





 2





 輸出壓力





 mpa





 2





 油泵





 油泵型號





 cbn-f320





 額定壓力





 mpa





 20





 額定轉速





 r/min





 2500





 排量





 ml/r





 20





 配套動力





 柴油機





 kw





 16.2





 r/min





 2200





 鉆機移動速度





 km/h





 ≤15
