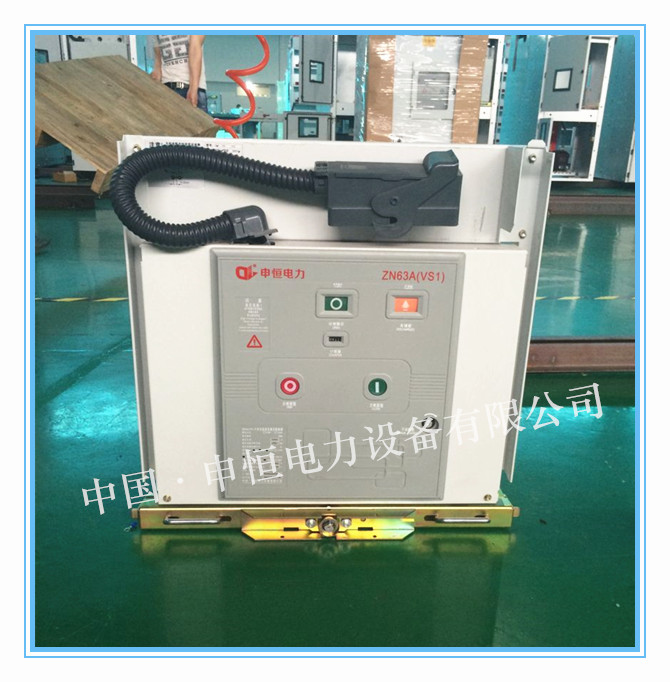

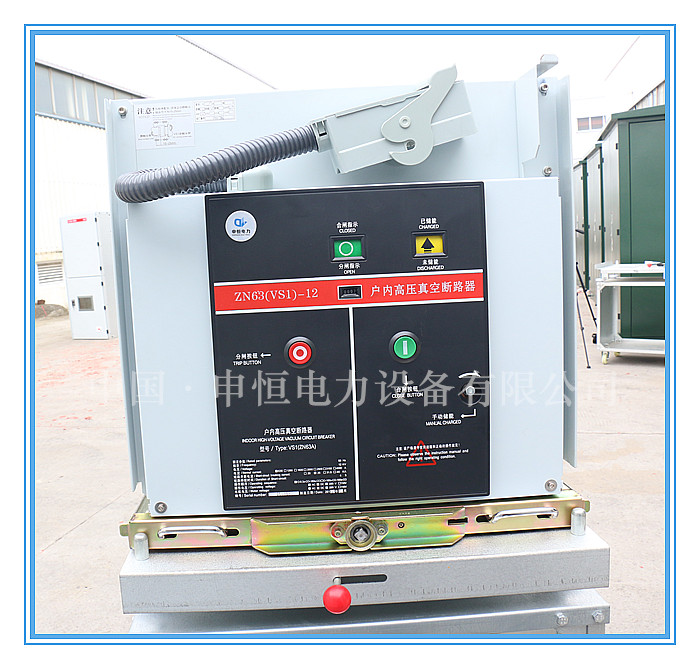

戶內VS1-12/1250A-31.5高壓真空斷路器

戶內vs1-12/1250a-31.5高壓真空斷路器

一、產物概述

vs1(zn63)-12 型戶內高壓真空斷路器，系三相交換 50hz 定額電壓為 12kv 電力體系的戶內開關裝備，作為電網裝備、工礦企業動力裝備的掩護和控制單位。實用于在額定事變電流下的頻仍操縱，或多次開斷短路電流的場合。

該斷路器采取操動機構與斷路器本體一體式計劃，既可做為牢固安裝單位，也可配有專用推進機構，構成手車單位作用。

產物型號及名稱

vs1(zn63)-12/630-20

vs1(zn63)-12/630-25

vs1(zn63)-12/1000-20

vs1(zn63)-12/1000-25

vs1(zn63)-12/1250-20

vs1(zn63)-12/1250-25

vs1(zn63)-12/1250-31.5

vs1(zn63)–12/1600-31.5

vs1(zn63)-12/1600-31.5

vs1(zn63)-12/2000-31.5

vs1(zn63)-12/2000-40

vs1(zn63)-12/2500-31.5

二、重要用途

zn63-12(vs1)型戶內高壓真空斷路器，系三相交換50hz額定電壓為12kv電力體系的戶內開關裝備，作為電網裝備、工礦企業動力裝備的掩護和控制單位。實用于要求在額定事變電流下的頻仍操縱，或多次開斷短路電流的場合。

三、性能及特點

切合gb1984、dl/t403和iec60056等標準的規定。在正常利用條件下，切合斷路器的技能參數范疇內，就可包管寂靜、可靠地運行于相應電壓品級的電網中。高壽命 機器壽命30,000次，滿容量短路電流開斷次數50次，在事變電流范疇內可舉行頻仍的操縱或多次開斷短路電流；

高可靠性 實用于種種特性的重合閘操縱；

全工況 采取立式的絕緣筒防備種種特別環境的影響；

免維護 采取固體絕緣布局——集成固封極柱；

成果齊備、多種用途 可以牢固式安裝，也可移開式利用，還可安裝于框架上利用；

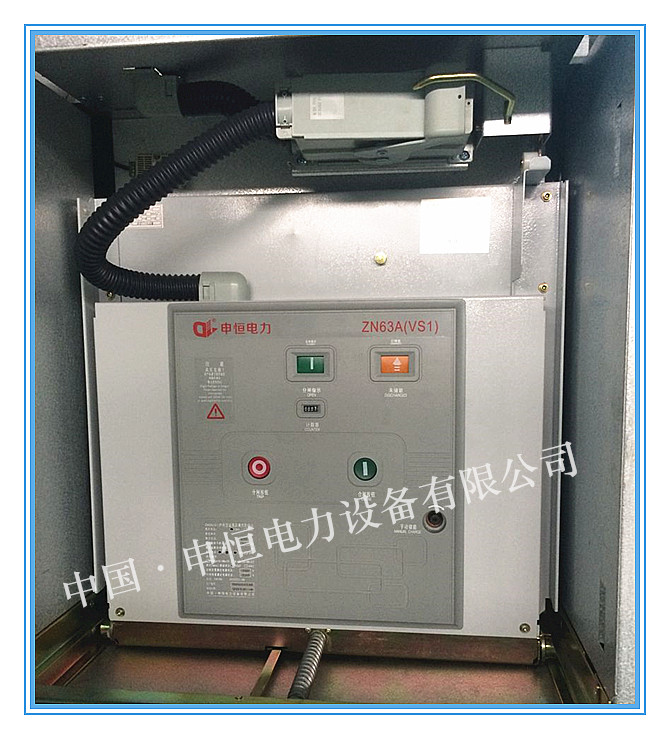

標準化計劃 互換性好、通用性強，特別實用于kyn28(gzs1)利用。

四、斷路器主體布局

1. 平凡型

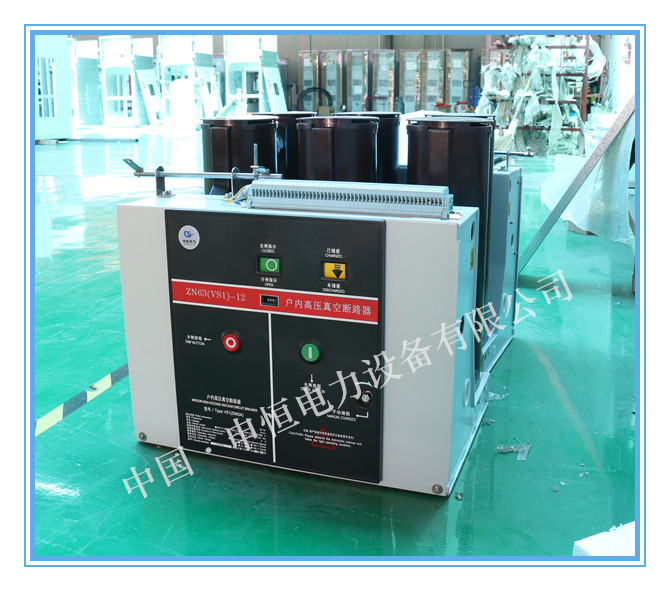

斷路器主體部分導電回路設置在用絕緣質料制成的圓柱狀絕緣筒內，使得真空滅弧室免受外界環境影響和機器的侵害。斷路器主體安裝在做成托架狀的斷路器操動機構外殼的后部。視利用場合環境，可在絕緣筒上增裝一個防塵蓋(作為附加裝置)，這種計劃有助于防備閃絡的產生，并作為斷路器內部腌臜的附加掩護。

2. 極柱型

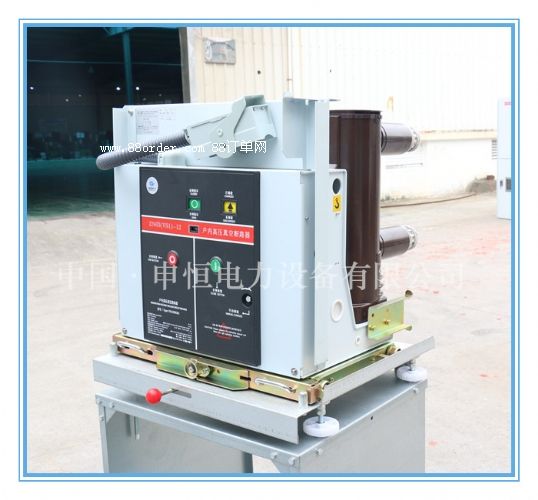

斷路器極柱計劃為圓柱形，安裝在托架狀的操縱機構外殼的后部。斷路器極柱的導電部分封閉在環氧樹脂套筒內，以免受打擊和外部環境影響。

操動機構的布局

操動機構為彈簧儲能操縱機構，一臺操動機構操縱三相真空滅弧室。操動機構重要包羅兩個儲能用拉伸彈簧、合閘儲能裝置、傳動至各相滅弧室的連板、拐臂以及分閘脫扣裝置，別的，在杠架火線還裝有諸如儲能電動機、脫扣器、幫助開關、控制裝備、分合閘按鈕、手動儲能軸、儲能狀態指示牌、合分閘指示牌等部件。

操動機構實用于主動重合閘的操縱，并且，由于電動機儲能時間很短，同樣也可以或許舉行多次重合閘操縱。

操動機構彈簧有手動儲能和電動儲能兩種儲能方法。

五、利用環境

a 四周氛圍溫度：上限+40℃，下限-15℃;

b 海拔高度：≤100m(若需增高海拔，則額定絕緣程度相應進步)；

c 振幅：地動列度不高出8度；

d 氛圍相對濕過活均勻值不大于95％，月均勻值不大于90％

e 無火警、爆zha傷害、嚴峻污染、化學腐化及劇烈震動的場合。

確認vs1斷路器牢固式、手持式、代價、參數等信息請接洽我們
