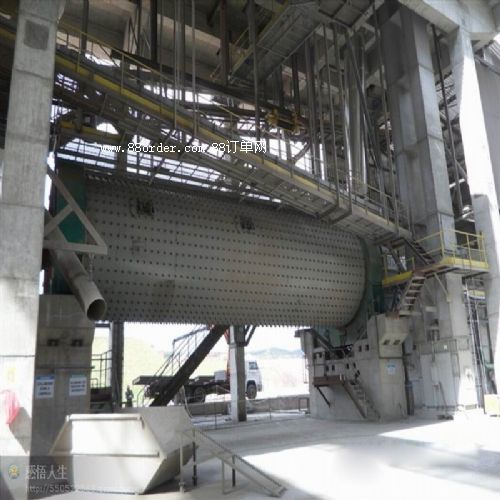

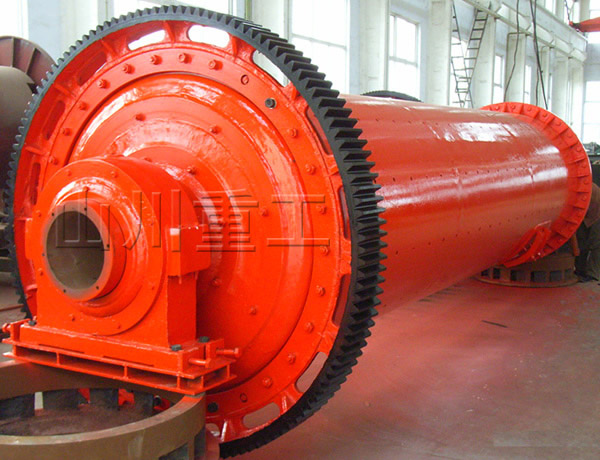

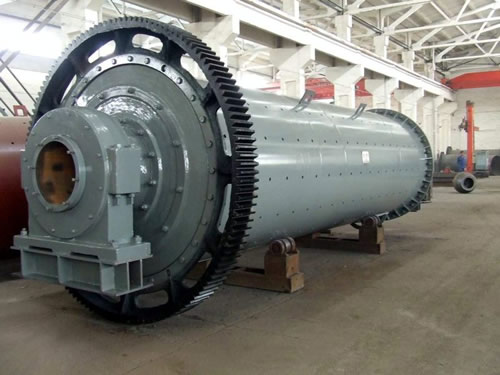

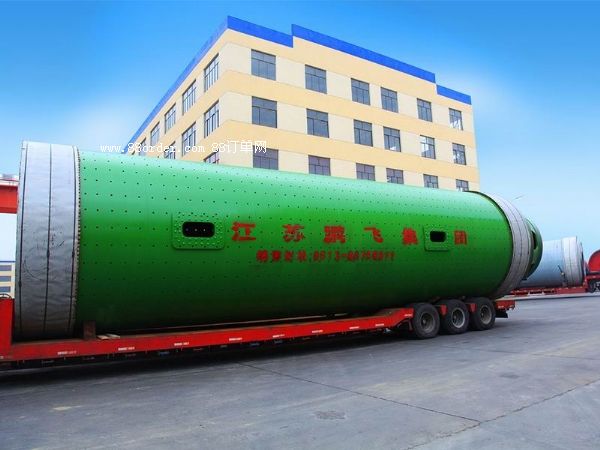

φ4.2×13m球磨機

φ4.2×13m球磨機

球磨機有關技術參數及性能

φ4.2×13m球磨機

（單邊雙傳動）

  一、有關技術參數及性能

   1、規格：φ4.2×13m

   2、生產能力：120±10t/h（圈流，42.5普通碳酸鹽水泥，入料粒度≤25mm，入料水份≤0.5％，入料溫度≤50℃,比表面積≥350m2/kg）

   3、磨機轉速：15.8r/min

   4、研磨體裝載量：230t(max)

   5、支承方式；雙滑履

   6、主電機：（江西電機廠）

      型號：yrkk900-8   功率：3150kw  轉速：740r/min

      電壓：10kv

   7、主減速機：

   (1)型號：dmg22/3150單邊雙傳動

   (2)傳遞功率：3150kw

   (3)輸入轉速：743r/min

   (4)輸出轉速：133.36r/min

   8、慢速驅動裝置

   (1)型號：hms360

   (2)電機功率：45kw

   (3)電機轉速：1000r/min

   (4)傳動比：128.65:1

   (5)輸出轉速：7.773r/min

   9、油站（配主減速機）

      公稱流量：350l/min

      電機功率：18kw

      電機轉速：1500r/min

      冷卻水耗量：35m3/h

      加熱器功率：6×6=36kw

   10、冷卻方式：水冷

  11、潤滑方式（稀油站gyxz-63×2a）

   （1）低壓系統

   流量：63l/min  供油壓力：0.4mpa

   供油溫度：40±3℃

   電機：y112m-6  b35  2.2kw

   （2）高壓系統

   泵型號：2.5mcy14-1b

   流量：2.5l/min

   供油壓力：32mpa

   電機：y112m-6  2.2kw

   （3）其它性能

   冷卻水耗量：5.7m3/h

   加熱器功率：3kw×4

   工作介質：n22-n320

  12、球磨機設備重量：280t（不含傳動裝置及研磨體）

  二、φ4.2×13m球磨機 主要零部件、材質

   1、筒體 q235-b  δ=44mm

   2、支承：瓦體 鑄鋼

      瓦襯（巴氏合金zchsnsb11-6）

      托輥：40cr

      凸凹球體；40cr

      球體座：zg35simn

      底板：q235-b

   3、襯板：zgmn13cr2(一倉)

            zgmn13-a(二、三倉及隔倉板等)

   4、稀油站  gyxz-63×2a

   5、控制柜及起動柜

  三、φ4.2×13m球磨機 供貨范圍

1、回轉部分 1套

2、進料裝置 1套

3、滑履裝置 2套

4、出料裝置 1套

5、襯板及雙隔倉裝置 1套

6、主電機  yrkk900-8 3150kw/10kv1臺

7、主減速機 dmg22/3150單邊雙傳動（含油站） 1臺

8、慢速驅動裝置 hmm360 1套

9、稀油站  gyxz-63×2a 2只

10、控制柜（含高壓控制、低壓起動、稀油站控制） 1臺

11、聯軸器 1臺套

12、地腳螺栓 1套
