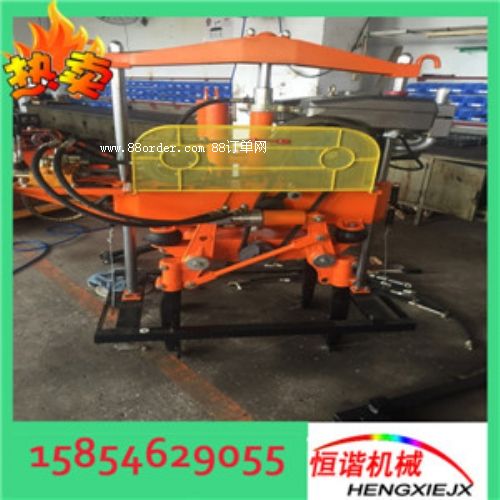

供應DZG-32型電動鋼軌鉆孔機 廠家

鋼軌鉆孔機 電動鉆孔機 dzg-32型電動鋼軌鉆孔機

※產品介紹：

1.鉆孔范圍ф32mm     2.功率為1000w

3.主軸轉速270-300r/min     4.裝機時間為20-30s.卸機時間為15-20s

5.鉆孔時間為1.5-2min，連續鉆三孔時間6-8min     6.行程不小于105mm

7.孔徑偏差±0.5

8.孔徑粗糙度12.5以上

9.第一孔與軌端面距離誤差±0.5mm,三孔間誤差±0.75mm, 三孔分別與底面距離誤差±0.75mm。

10.外形尺寸600mmx230mmx260mm

11.整機重量25ｋｇ

12.鉆頭空心鉆頭

13.通用于50—60ｋｇ鋼軌，特別適用于６０ｋｇ／m軌

一、 適用范圍

ｚｇ-３x32ⅲ型電動鋼軌鉆孔機是鐵路工務.橋梁.線路大修等部門理想的鋼軌鉆孔工具。它適用于鐵路的鋪設，線路的維修.搶修.特別是有動力電的地段和區間的鉆孔作業。可適用于50kg-60kg/m各種規格鋼軌.

二、zg-3x32通用鉆孔機特點

1.本機采用220v，1000w微型電動機。

2.本機采連輪的傳動方法，與通用鉆頭最大限度的發揮切削功率。轉速快.效率高，噪音低。

3.本機設計先進，結構合理，維修方便，易保養，體積小，重量輕。

4.本機卡軌部分采用兩套四連桿裝卡機構，裝卸靈活，卡緊牢固可靠，工作平穩。

5.本機采用仿型塊定位，對各種型號鋼軌可更換相對應的仿型定位塊（定位塊本機附件），因此定位準確。

6.本機左側設有兩套裝置，外側裝置為定孔裝置，內側為定軌裝置，內側裝置上設有一個大園柱和一個小圓柱，在50kg鋼軌上鉆孔時將大圓柱靠緊軌端既可鉆第一個孔，鉆孔后將外側定位銷插入第一個孔卡具卡緊既可鉆第二個孔依次鉆三孔。

在60kg鋼軌上鉆孔時將小圓柱靠緊軌端鉆孔方法同上，如鉆孔不在軌端可將內側定位銷按下，以隨機配定位塊定位。

三、zg-3x32通用鉆孔機操作規程

1.1先檢查電動機的電源線是否有破皮漏電現象。接通電動機電源，空載半分鐘觀察運轉是否正常。

1.2選與所鉆軌型相同的定位塊，安裝在鉆孔機卡具上相對部位。

1.3把進給手柄逆時針轉動，先將主軸退止最后，再將空心鉆頭裝入主軸前端上。

2.作業中：

2.1把卡具搭放在軌頂面上，調好頂絲的適當長度，下壓卡具壓把進行鎖緊。如鎖緊強度不夠，順時針轉動頂絲搬把，直到鎖緊。

2.2接通電動機電源，空轉３０秒，電動機平穩運行無異常時順時針旋轉手柄。當鉆頭進入車削狀態時，注水冷卻。以防鉆頭燒蘭。

2.3鉆通后，停止注水，快速逆時針轉動手柄，把主軸退止最后，關閉電動機。上提卡具壓把，整機離軌，完成作業。
