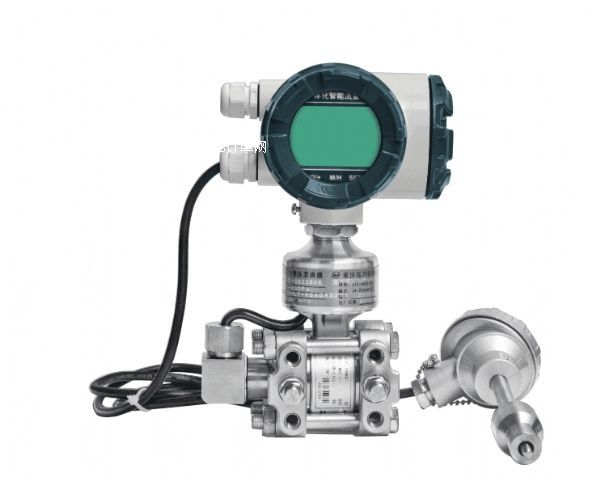

一體化智能旋進旋渦流量計

>>>概述

一體化智能旋進旋渦流量計（以下簡稱流量計） 是本公司具有自主知識產權的新一代一體化智能流量測量儀 表。該流量計適用于石油、化工、鋼鐵、冶金、電力、輕工、 環保及市政建設等行業中的氣體（如天然氣、煤氣、壓縮空 氣、氧氣、氮氣、二氧化碳和各種液體的流量的測量與控制。 流量計執行國家計量檢定規程jjg 198-1994和q/jy 1-2009企業標準。產品通過流量校準裝置實流校準后出廠。

>>>特點

一體化智能旋進旋渦流量計

● 采用微機芯片和軟件技術，賦于儀表強大的智能功能。（對溫度、壓力）具有調零調量程功能，并對壓力、溫度進行自動跟蹤補償；

● 低流速特性好，對儀表的前后直管段長度要求低(前5d,后2d)；操作方便，安裝費用低；

● 整機功耗低，既可由一節鋰電池供電運行，又可由外電源供電運行；

● 采用機、電、儀一體化設計技術，使流量計集各種信號檢測與處理、流量積算與補償、顯示與通訊于一體。代表了現代儀表的發展方向。

● 無機械可動部件，穩定性好，壽命長；

● 流量測量范圍度寬，精確度高。

● 顯示器采用大屏幕液晶顯示，可直接整版顯示出工作狀態下的瞬時流量、標準狀態下的瞬時流量、

累積流量及工作壓力、溫度等參數。讀數方便、直觀。

● 具有實時數據儲存功能，可防止換電池和突然掉電數據丟失。在停電狀態下，內部參數可永久性保持；

● 采用雙檢測流量傳感器，運用電路處理技術，有效地抑制了因為管道振動對流量計帶來的影響，使流

量計計量更為準確可靠。

3主要技術參數

3.1 基本參數

● 基本誤差： 液體：1.0級；氣體1.5級；

● 公稱通徑與流量范圍：（見表1）

● 公稱壓力: 1.6mpa、2.5mpa、4.0mpa、6.3mpa；

● 被測介質: 液體、氣體；

● 介質溫度: -20℃～+80℃；

● 環境溫度：-25℃～+75℃；

● 相對濕度：5％～95％；

● 大氣壓力：86kpa～106kpa；

● 防爆等級：exibⅱbt5；

● 防護等級：ip65。

● 工作電源：

a) 內電源：由3.6v dc.非充電鋰電池組件供電。

b) 外電源：+24v dc.（普通型）；+24v dc.由安全柵供電（防爆型）；

● 輸出信號：（需外電源供電）

a) 脈沖信號：標況或工況脈沖信號。

b) 模擬信號：4ma～20ma dc.。

c) rs—485通訊接口；可直接與上位機或本公司的x智能流量積算儀連接，遠傳被測介質的溫度、壓力、流量等多種信號，傳輸距離可達1.5km；(可選)；
