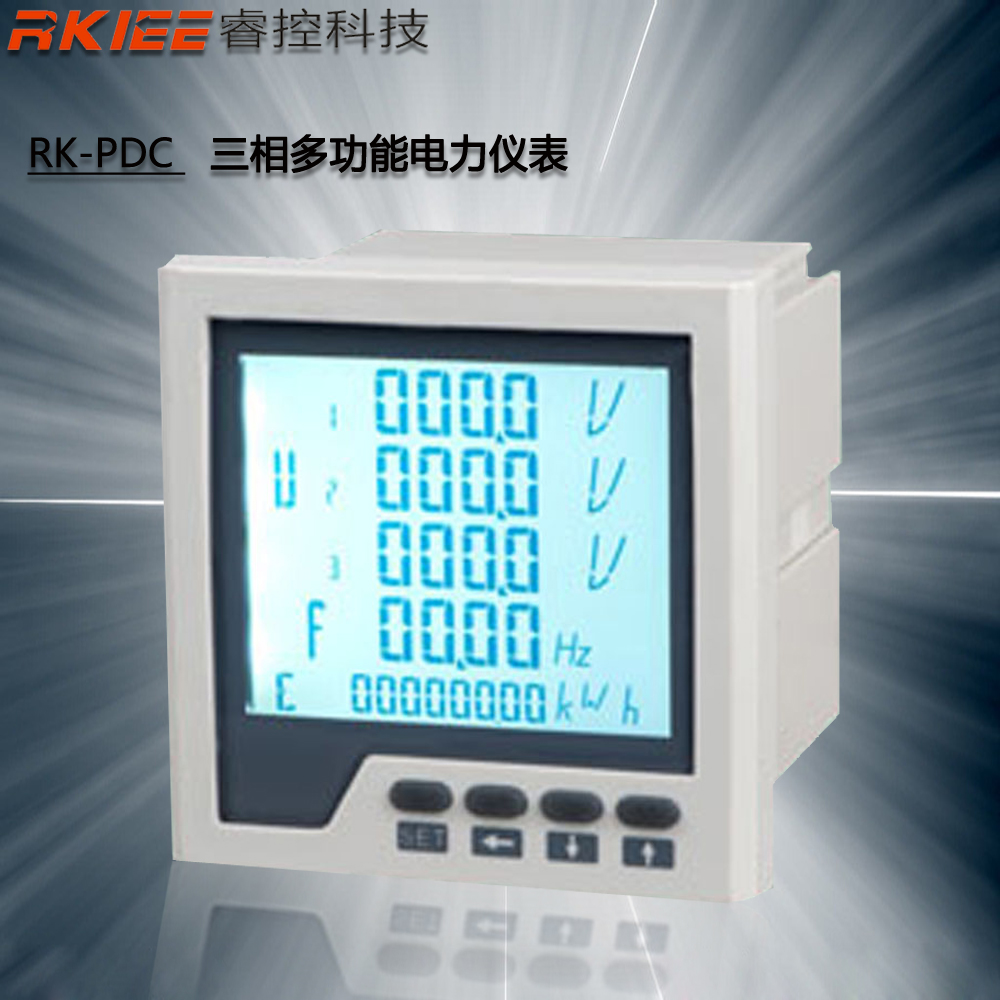

產品名稱：三相多功能電力儀表

產品概述：

   多功能電力儀表是在消化國外進口同類產品的技術基礎上，根據我國對電力設備的運行和計算機智能化監控要求而設計的，該產品集電流表、電壓表、功率表、功率因數表、電度表為一體的綜合電量監測儀表，rs485通訊接口將該儀表聯接到監測中心的計算機網絡，是適合我國工礦企業、民用建筑、樓宇自動化等現代供配電系統的一種高性能自動化儀表。

   多功能電力儀表專用于50/60hz供電系統電量參數的綜合采集；測量并顯示三相電壓、三相電流、有功功率、無功功率，功率因數，頻率、有功電能(累積)和無功電能(累積)，電能量數值僅作為企業內部二級計量考核、核算用，不作計價計量、付費使用

標準配置：

⑴儀表測量電網上高/低壓三相電流，三相電壓，有功功率，無功功率，功率因數，頻率，有功電能，無功電能。

⑵標準ct，pt或電壓信號直接輸入。

⑶寬范圍交直流通用電源ac/dc80-265v或ac 220v。

⑷采用寬視角、帶白色背光的lcd和led兩種規格的顯示方式,所有儀表參數均可通過顯示面板按鍵設定。

⑸具有rs-485通訊接口(光隔),modbus rtu通訊規約

⑹采用盤面開孔式安裝方式. (lcd尺寸僅120*120和96*96兩種)

外型尺寸：120*120mm 96*96mm 80*80mm 72*72mm

開孔尺寸：112*112mm 91*91mm 76*76mm 67*67mm

技術指標:性    能參    數輸 入 測 量 顯 示網   絡三相三線、三相四線電  壓額定值ac100v、400v（訂貨時請說明）過負荷測量：1.2倍     瞬時：2倍/10s功  耗<1va (每相)阻  抗>300kω精  度rms測量，精度等級0.5％電 流額定值ac1a、5a（訂貨時請說明）過負荷持續：1.2倍     瞬時：10倍/10s功  耗<0.4va (每相)阻  抗<20mω精  度rms測量，精度等級0.5％頻   率40~60hz，精度0.1hz功   率有功、無功、實在功率，精度0.5％顯   示可編程設置、切換、循環，lcd和led兩種規格顯示電能計量4象限電能四象限正反向計量  有功精度0.5級，無功為2級最大需量滑差式、滑差時間1min，滑差區間15min 電 源工作范圍ac、dc  80v～265v功    耗≤5va輸出可編程數字接口rs-485、modbus-rtu協議脈沖輸出2路電能脈沖輸出環  境工作環境-10~55℃儲存環境-20~70℃安  全耐  壓輔助電源、輸入信號、輸出信號之間>1.5kv絕  緣輸入、輸出、電源對機殼>5m外  形尺  寸120×120   96 x 96    80x80  72x72（長、寬）重  量0．6kg

訂貨示例：

訂貨示例：

例1三相多功能電力儀表

信號輸入：ac380v(輸入電壓)100/5a(電流變比)

接線方式：三相四線

工作電源：ac220v或ac/dc80-265v

其他:（未做說明按照默認出廠設置）

例2三相多功能電力儀表

信號輸入：ac10/0.1kv(輸入電壓)100/5a(電流變比)

接線方式：三相三線

工作電源：ac220v或ac/dc80-265v

其他:（未做說明按照默認出廠設置）
