無線充電器用貼片電容1812 6.3V 685K X7R

高壓貼片電容分三類：

一類為溫度補償型npo介質

np0又名cog電氣性能最穩定，基本上不隨溫度、電壓、時間的改變，屬超穩定型

、低損耗電容材料類型，適用在對穩定性

、可靠性要求較高的高頻、特高頻、甚高頻電路中。

二類為高介電常數型x7r介質

x7r是一種強電介質，因而能制造出容量比npo介質更大的電容器。這種電容

器性能較穩定，隨溫度、電壓時間的改變，

其特有的性能變化并不顯著，屬穩定電容材料類型，使用在隔直、耦合、傍路、

濾波電路及可靠性要求較高的中高頻電路中。

三類為半導體型x5r介質

x5r具有較高的介電常數，常用于生產比容較大、標稱容量較高的大容量電

容器產品。但其容量穩定性較x7r，容量、

損耗對溫度、電壓等測試條件較敏感，主要用在電子整機中的振蕩、耦合、濾波

及傍路電路中。

優點：封裝體積小，質量穩定，絕緣性能高，耐高壓缺點：容量較小，目前

最大100uf，易于被脈沖電壓擊穿。

性能參數：

1.材質npo（cog）。x7r.x5r.y5v

2.容量0.1pf-100pf-1nf-1uf-100uf

3.電壓6.3v-100v-1kv-2kv-5kv

4.封裝0201-0805-1206-1812-2225

貼片高壓電容按范圍描述：

0805　x7r　100v、250v、500v系列

0805　npo　100v、250v、500v系列

1206　x7r　100v、250v、500v、1kv、2kv系列

1206　npo　250v、500v、630v、1kv、2kv系列

1808　x7r　1kv、2kv、3kv系列

1808　npo　2kv、3kv系列

1812　x7r　100v、250v、500v、630v、1kv、2kv系列

1812　npo　330　1kv

1210　x7r　250v、500v、1kv系列

1210　npo　250v、500v、1kv系列

2220　x7r　100v、250v、500v、1kv、2kv系列

2225　x7r　100v、250v、500v、1kv、2kv系列

應用范圍：

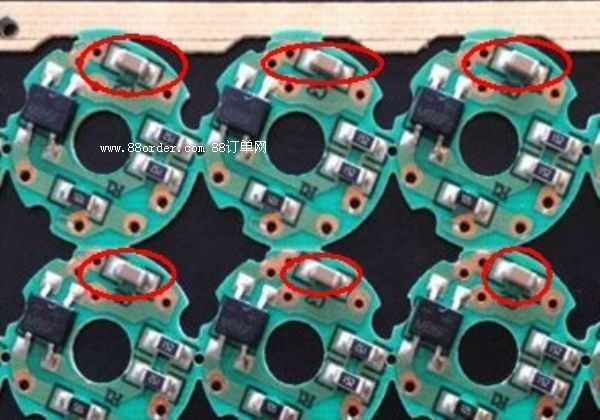

產品廣泛用于模塊電源、汽車電子，通訊電源，led照明電源等領域
