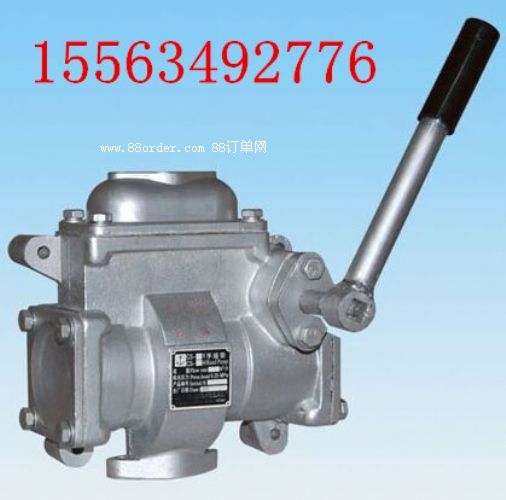

落地式人防手搖泵

目前我公司所制造的手搖泵大概分為以下幾類

（1）壁掛式的：s-25、s-38及sh-25、sh-38等四種；

（2）便攜式的：bs-20、bs-25型兩種；

（3）框架式的：zh-100型；

（4）法蘭連接式的：cs-20、cs-25、cs-32、cs-40等四種；

（5）落地式：gs-25、gs-38型（可代替sh系列）

gs-38,25型手搖泵結構緊湊，使用方便可靠，只須1—2人用手往復搖動手柄即可工作。可供工礦、企業、學校、車輛、船舶、人防等單位使用。

手搖泵結構原理

當用手往復搖動搖手柄時，通過軸、搖臂、連桿等傳動機構，使活塞作往復運動。當活塞向左移動時，右端的泵缸體積逐漸擴大，形成真空，液體從吸水管經過鑄在泵體旁邊的吸入流道頂開吸水閥進入缸體右端。在同一時間里，缸體左側由于活塞的壓縮，使壓水閥頂開，液體經吐出管排出。若活塞的運動方向返回向右時，則泵缸左側吸入液體，泵缸右側排出液體，這樣往復不歇地把液體吸入排出。形成泵的工作。泵的壓水閥向上行程由蓋板限止，吸水閥向上行程由壓水閥限止。蓋板與泵體用螺栓緊固，活塞行程由泵蓋和泵體限止。
