精密定位平臺-CTX

精密定位平臺-ctx

發布時間：2016/04/26ctx精密定位平臺基座選用高強度鋁合金，經應力消除處理后再經攝氏196度之超深冷處理，可保證長期使用仍保有良好之精密度。鋁合金滑動臺和底座上裝入直線導軌，基座與滑動臺搭配，實現了高剛性和負載容量。對負載負荷的變位量小，用于搭載物的質量或外部負載變動的用途也能依然保持高穩定性。

 cubic 通過結合運用精密加工技術和電子工藝制造出了精密定位工作臺系列產品。從模塊式到高精密式種類繁多。精密定位工作臺系列廣泛應用于適合自動化及光電產業和半導體產業等很多精密器械的定位機構。

   用戶可根據不同的工作環境選擇產品本色陽極氧化、硬質氧化、彩色氧化、染黑氧化、噴砂氧化、鈍化、化學鍍鎳等表面處理方式。特殊要求可達到b.s 5599 英國國家標準、ams2469c 太空材料規格及mil-a-8625e type ⅲ軍事規格等材質。

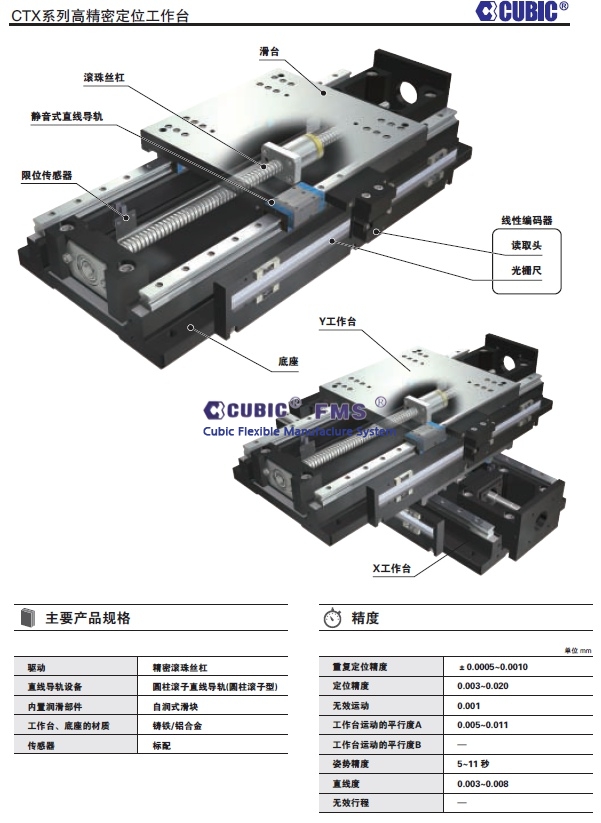

    xy精密平臺-ctx型精密定位平臺進給機構采用精密滾珠絲桿，是一款高可靠性高精度高剛性定位工作臺。并列裝入兩組直線導軌，實現了穩定的高行走精度、定位精度和大搭載質量，該結構承受力矩及復合負荷較強。并可選擇滑動臺的長度。此外，還可選擇滾珠絲杠的種類、導程、電機的種類、傳感器的安裝等各種規格，可根據用途組合成最優定位工作臺。由全閉環控制實現了極高精度的定位工作臺。最適合于以前無法使用滾動導向、需要高精度定位的用途。系統結構簡潔，能節省空間和降低設備成本。 安裝于底座時，無需拆開防護蓋板，底座與滑動臺的安裝孔尺寸相同，易于多軸系統構成。

ctx系列工作臺尺寸從120mm到220mm標準型四種尺寸，ctx120/ctx220鋁合金材質；ctx320/ctx420材質為球墨鑄鐵（定制品）；可以搭配ac伺服馬達0.2kw--2.3kw可供用戶選擇；由它們搭配成的雙軸規格的滑動臺也已系列化。
