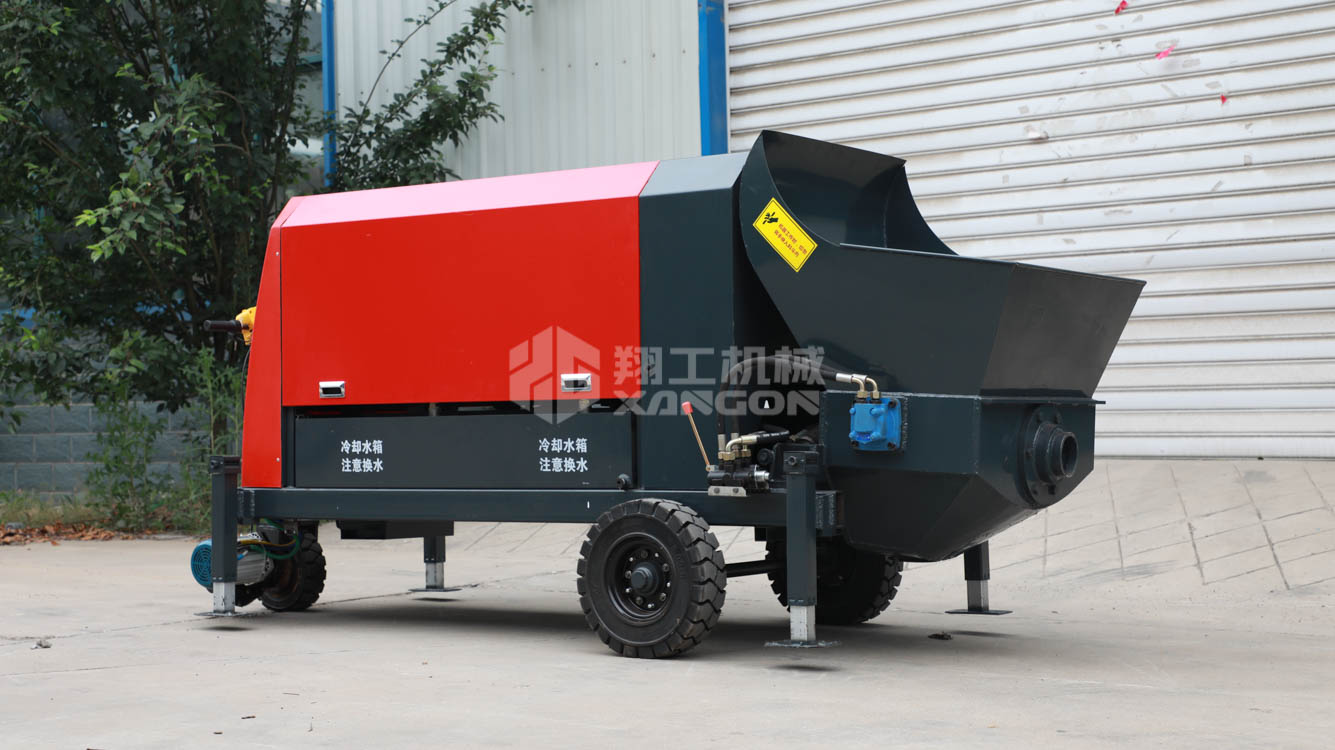

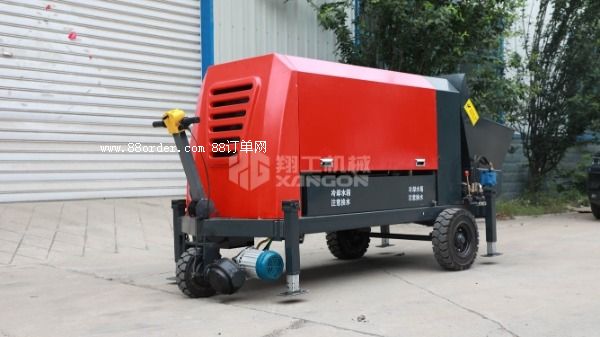

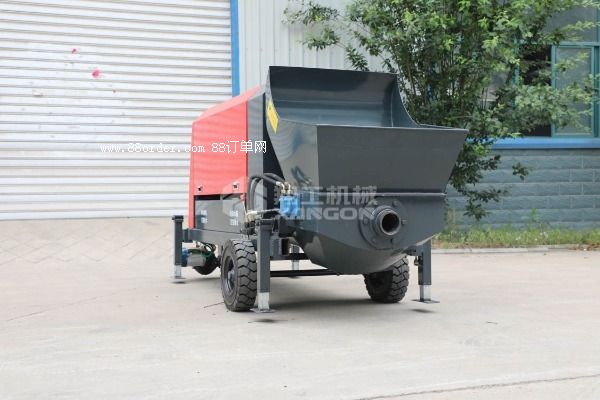

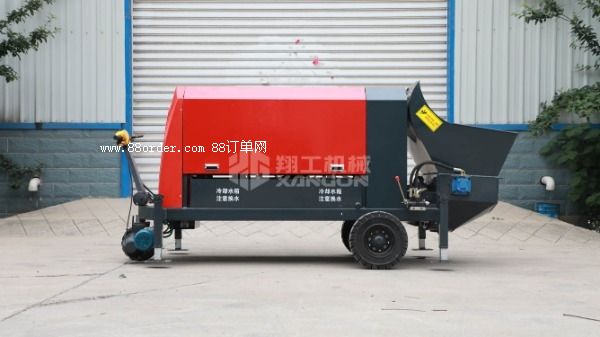

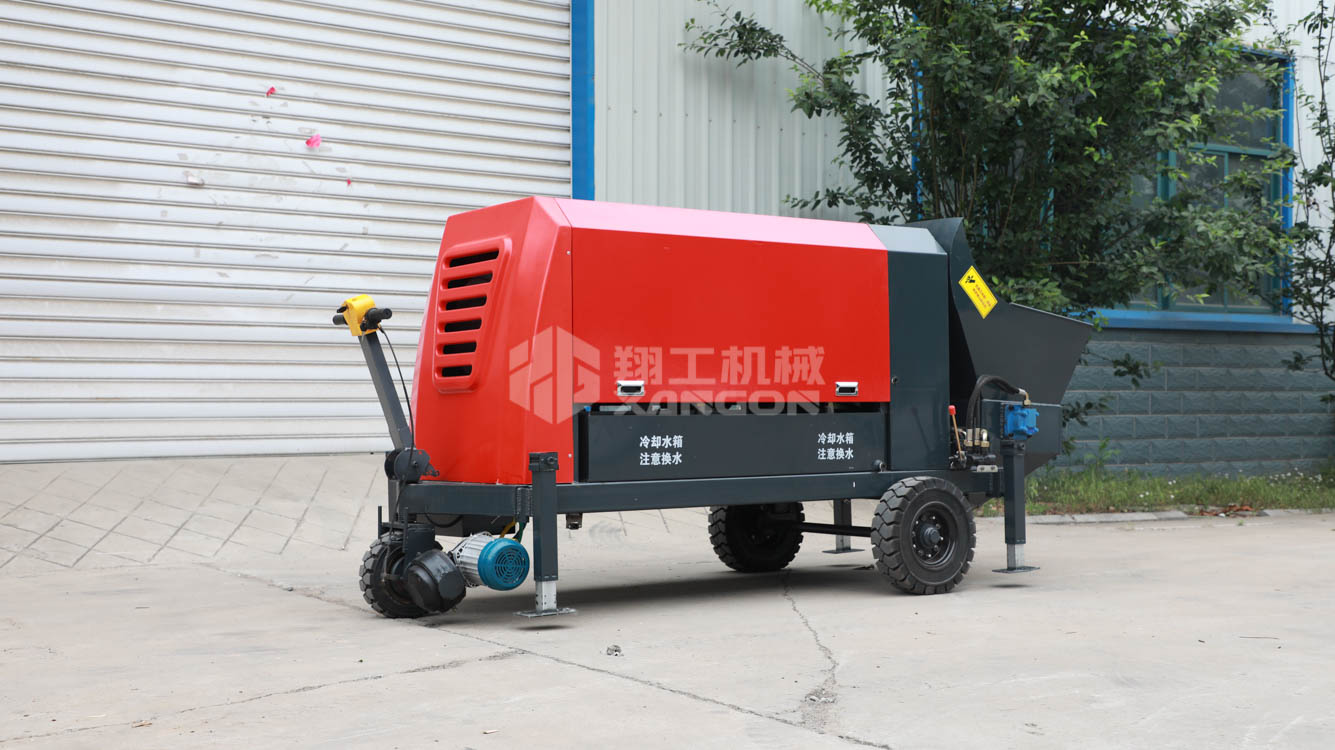

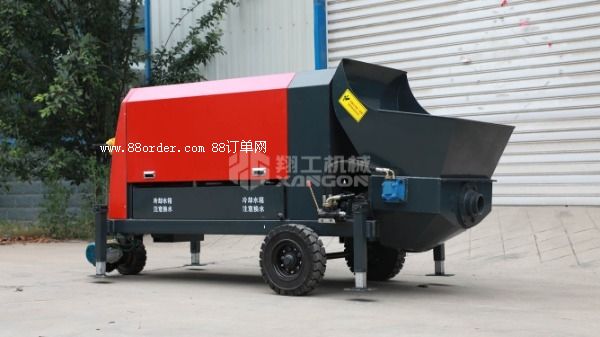

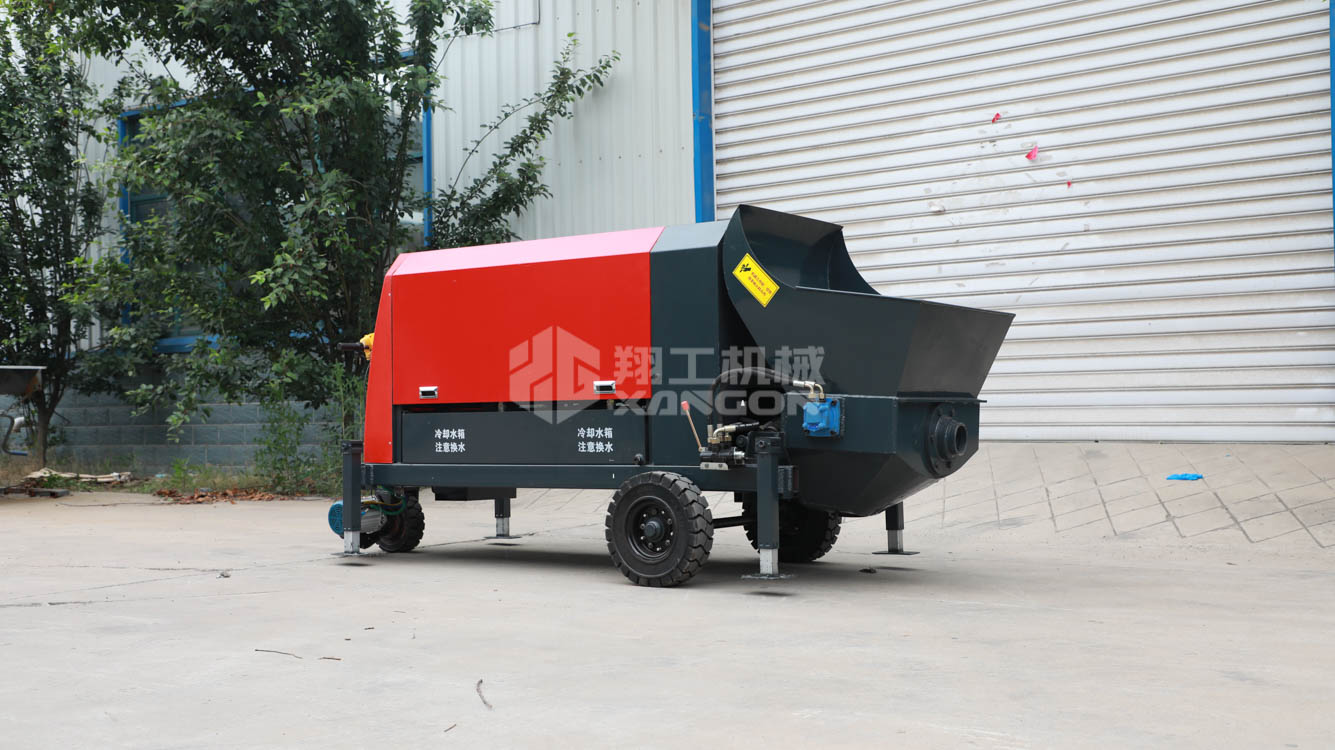

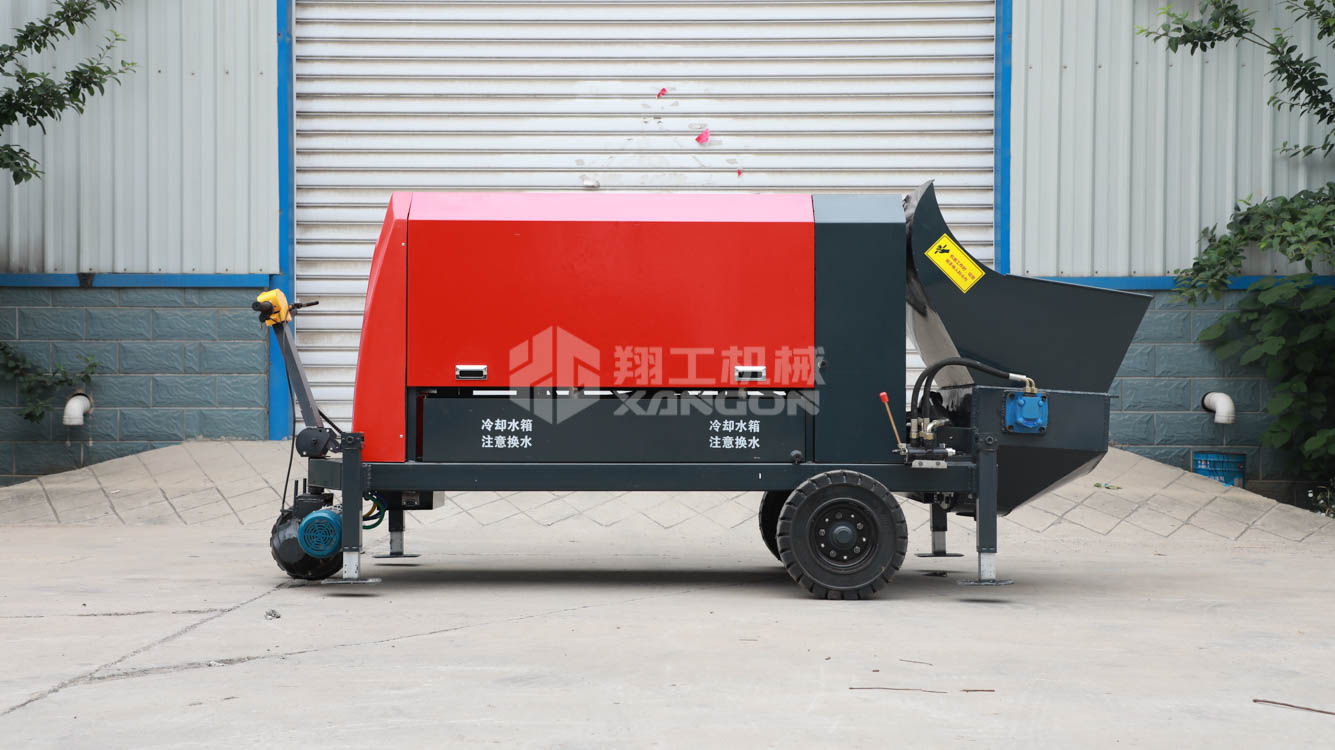

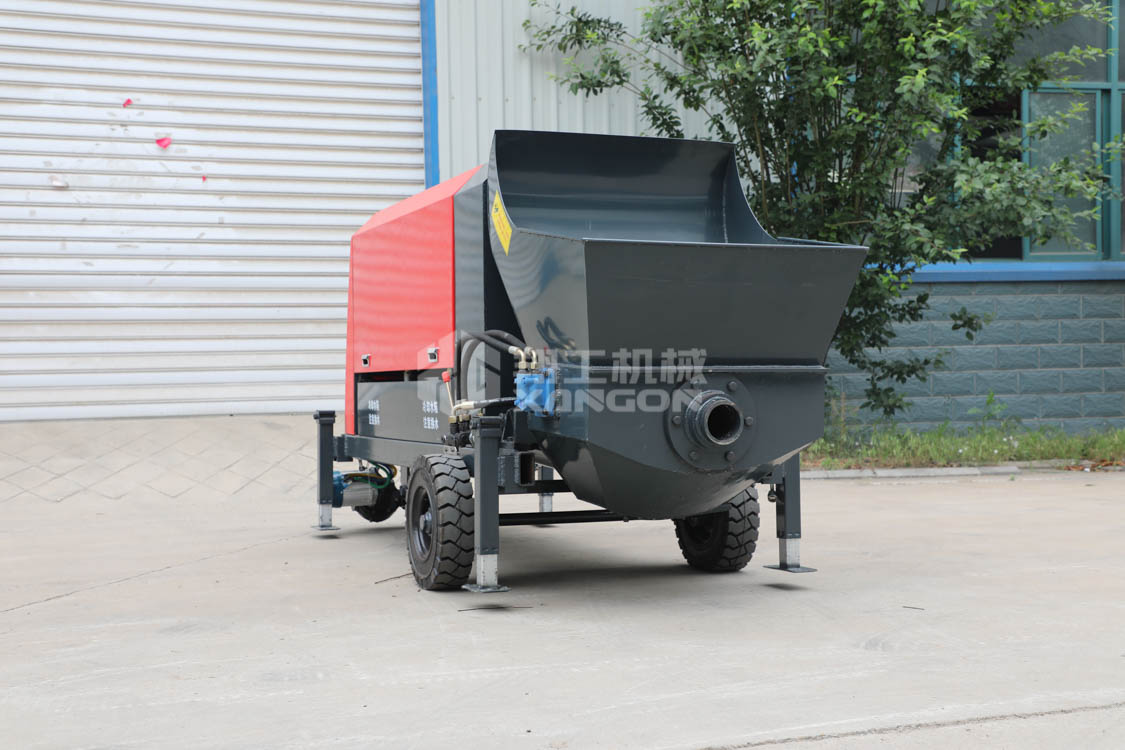

22kw細石混凝土輸送泵

二次構造柱泵參數：

操作方式：遙控和手動兩種方式

泵管輸送管徑：75mm/100mm

行走方式：電動款

允許輸送顆粒：1-3cm

機器布局：臥式

送料方式：可泵送可回吸

電機功率：22 kw

整機重量：980kg

水平輸送距離：95米

機器尺寸：270* 80*120cm

垂直輸送距離：55mi

所需電源線：10-16平方國標3+1

流量：理論流量15方

新型二次構造柱澆筑泵適用于朝高層的細石混凝土輸送，建筑樓層群體構造柱澆注，是目前國內小的混凝土輸送泵，主要是針對一些特殊的施工工況或者狹窄空間施工條件受設備大小的局限而造成施工不便或難以完成施工進度而精心設計的產品。

二次構造柱泵的主要應用和用途

本機廣泛適用于地暖、隔熱輕質發泡水泥，砂漿、小骨料混凝土的輸送，耐火、保溫材料的輸送，各類工程建設的混凝土垢輸送，以及高層建筑灰砂漿及細石混凝土輸送、二次構造柱填充、水庫、水電站、港口、碼頭中各種壓力注漿，基礎處理、軟弱地基、加固注漿、隧道、地鐵、礦山施工中回填灌漿錨桿支護,地暖工程中細石混凝土填充層或砂漿填充層的大面積、高効率的施工；

二次構造柱泵功能

1、 二次結構細石砂漿專用澆筑泵可實現遠距離高層建筑細石混凝土、砂漿等輸送。

2、分配閥采用先進的s管閥，密封性好、結構簡單可靠。眼睛板和浮動切割環采用硬質合金，耐磨性好、壽命長、更換方便，切割環采用可自動補償間隙結構。

3、控制方式用電-液控制，具有完善的電-液過載保護及儀表顯示系統；具有反泵操作功能，容易排除堵塞故障；泵送速度可以調節，能滿足各種工況需求。

4、集中潤滑系統由程序自動控制啟停及運轉時間，有效延長轉動件的使用壽命。

5、接觸器和按鈕開關等電器組件，工作可靠，控制線路簡單，電器箱配備開關，便于操作。

1.全液控換向液壓傳動系統，回路優化設計，發熱損耗低，二次構造柱液壓澆筑泵操作系統更穩定。

2.s管閥選用高錳鋼鑄造成型，易磨損面堆焊抗磨材料；眼鏡板和切割環選用高硬耐磨合金，耐壓耐磨。

3.活塞選用進口原材料，油缸密封及關鍵電氣部件采用進口元件。

4.二次構造柱液壓澆筑泵合理布局，維護空間大。設計嚴謹，兼具合理性與可靠性，經濟實用。

二次構造柱泵特點：該泵機產品質量輕，配有行走輪，方便移動，設計獨特，移動便捷，運行平穩，實際操作簡單，使用期長。泵送操作系統是人工施工的10倍，節省時間和勞動成本，提升勞動生產率。可直接放于樓面現場澆筑，并且不受泵送高度的影響。

二次構造柱泵是衍生出來可以打造構造柱的機器，二次構造柱泵是吸收國內外先進基礎上研制成 的一種新型多功能施工機械，該產品具有廣泛用途，可用于建筑砂漿輸送，巖土工程注漿大面積噴涂等，其主要特點是無脈沖，工作壓力大，流量大，生產效率高，操作方便，安權可靠，易于維修保養，結構緊湊，移動靈活，本產品采用凸輪式傳動，活塞結構自動控壓設置，流量大，使用壽命長。

二次構造柱泵特點

1、液壓雙缸活塞式往復式輸送。

2、直管分配閥擺動阻力小，切換迅速對混凝土濕噴無間斷噴射速裝置，輸送速度、流量。可快可慢。

4、可遙控控制開關機，使操作更便捷，效率更高。

5、二次構造柱灌漿泵重量輕，裝有行走輪，方便移動，設計獨特，可直接放于樓面現場澆注，并且不受泵送高度的限制。

6、有效的解決構造柱澆注過程中出現的頂部接近底梁段難以高質量澆注的問題，保證構造柱的平整度和觀感質量。

7、適用于朝高層的細石混凝土輸送，建筑樓層群體構造柱澆柱，泵送效率高，泵送系統是人工施工的10倍，這樣有效的提高了生產效率，節省了勞動成本。

8、此款二次構造柱灌漿泵外形精致，體積小、質量輕，裝有行走輪，移動非常方便、快捷，甚至一人也能輕松推動，這樣就能為施工帶來ji大的便利，此外泵送系統是人工施工的10倍，工作效率ji高。

9、只要接入7.5kw的電力就能進入正常的工作程序，這對用電不方便的室外施工而言也是必不可少的。

二次結構泵主要用于大型的群體建筑樓層室內二次結構適應部位設置鋼筋混凝土柱的澆注，與圈梁結合共同加強建筑物的穩定性和抗震性。
