3D影像測量儀

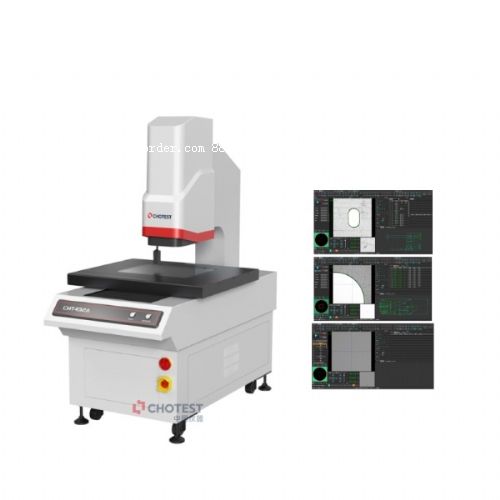

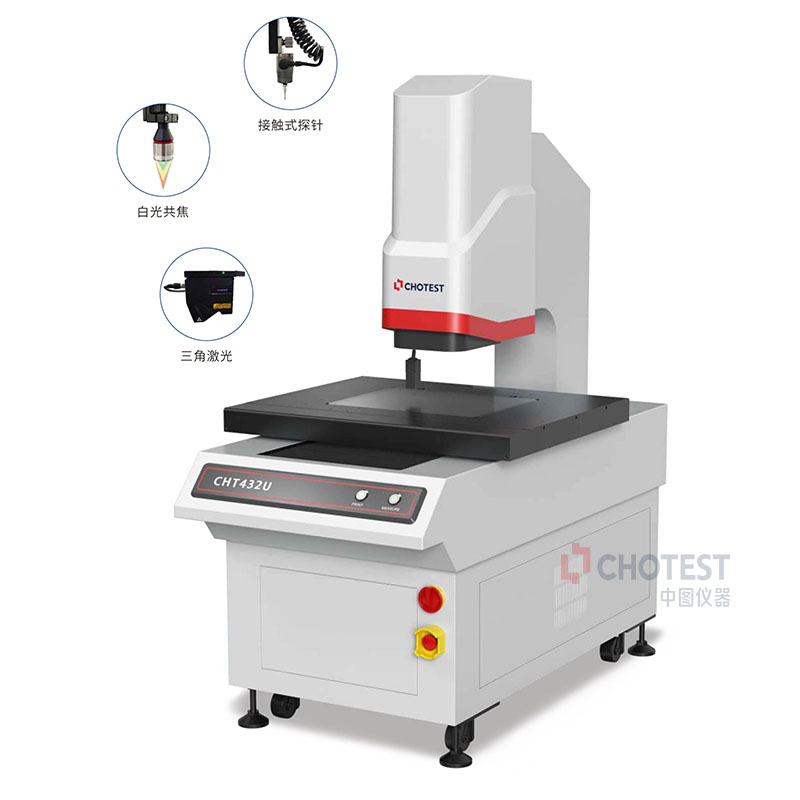

中圖儀器3d影像測量儀測量高度尺寸可增加探針，這相當于一臺小的三座標測量儀，即為復合式影像測量儀，在需要測量高度的地方，用探針取元素（點或面），然后在軟件內計算高度；也可通過搭載光譜共焦測頭，可非接觸式進行高度測量，平面度測量，針對鏡面和光滑斜面均可測量，比三角激光測量范圍更廣；也可3、運用影像測量儀軟件中的z軸自動對焦功能，測量得出高度，這樣的測量方法可以減少人為誤差，不管是誰來測量，都可以測得同樣的數值，非常簡單方便。

中圖儀器3d影像測量儀測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、*近點等。

2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系：儀器坐標系、點線、兩點 x、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

6.快速工具：r角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、o型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。

ch系列3d影像測量儀全行程采用立柱式、龍門橋式的穩定結構，單軸的超高測量精度可達（1.8+l/200）um。自主研發的軟件功能標識粗細適中，模塊組合搭配合理有序，功能強大實用，客戶使用起來上手很快，并且可以根據客戶個性化需求定制開發功能。
