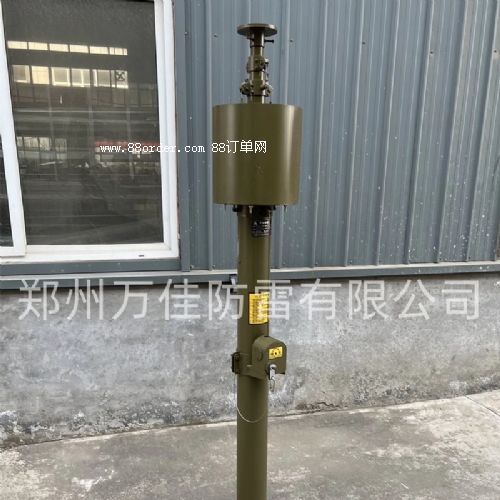

一、便攜式手動升降桿地面架設、升起與拉線

1.1 選擇好平整開闊場地，方圓能滿足拉線釘地釘要求，即場地為大于或等于r=7m的圓形面積。

1.2 將便攜式手動升降桿與方底板用m10沉頭螺釘和螺母固定到一起，再裝上負載并擰緊桿頂的蝶形釘將負載固定。

1.3將拉線盒的各拉線鎖銷調到打開狀態，將雙層拉線盒的長、短拉線掛鉤分別掛在上數一、二層拉線孔上，再將單層拉線盒上的拉線掛鉤掛在下邊一層拉線孔上。

1.4放松閉合鎖并摘下閉合鎖掛鉤，再垂直立起便攜式手動升降桿并扶住，再在方底板上釘上地樁釘。

1.5以便攜式手動升降桿為中心，對應便攜式手動升降桿拉線孔方位，將三個短地釘釘在半徑r=4m的圓周上，再將三個長地釘釘在半徑r=7m的圓周上并使地釘掛環朝向便攜式手動升降桿。

1.6將三個單層拉線盒上的拉線盒掛鉤對應掛在三個短地釘掛環上。調整單層拉線盒拉線，將拉線盒搖把插入單層拉線盒拉線搖把插孔內，協調順時針旋轉拉線盒搖把，收緊鋼絲繩將便攜式手動升降桿固定在垂直位置。扶便攜式手動升降桿的人這時可以松手。

1.7將三個雙層拉線盒上的拉線盒掛鉤對應掛在三個長地釘掛環上。

1.8旋下手搖軸堵蓋，將手搖把插在手搖軸上，順時針均勻搖手搖把升起便攜式手動升降桿。升起過程邊升邊放雙層拉線盒的拉線，并制定專人觀察便攜式手動升降桿的垂直情況，根據需要指揮拉線盒控制員調松或調緊雙層拉線盒拉線以保持便攜式手動升降桿垂直升起。

1.9當看到下數第二節下部露出紅色標志或感覺搖不動時，便攜式手動升降桿已升到很大高度，將雙層拉線盒的長、短拉線鎖銷扳到閉鎖位置，分別順時針旋轉拉線盒搖把收緊長、短拉線鋼絲繩，使便攜式手動升降桿成一直線并固定在垂直位置。

二、便攜式手動升降避雷針的降下與拆卸

2.1 逆時針搖手搖把緩慢落下便攜式手動升降桿（切勿將單層拉線盒的拉線即固定管拉線調到打開狀態）。拉線盒控制員跟隨拉線并按照觀察員指令調整雙層拉線盒拉線保持便攜式手動升降桿垂直下降，直到便攜式手動升降桿降落到位并將雙層拉線盒多余拉線收入拉線盒中。

2.2 派人扶住便攜式手動升降桿，從地釘上摘下各拉線盒掛鉤，拔下地樁釘，再將便攜式手動升降桿放倒。

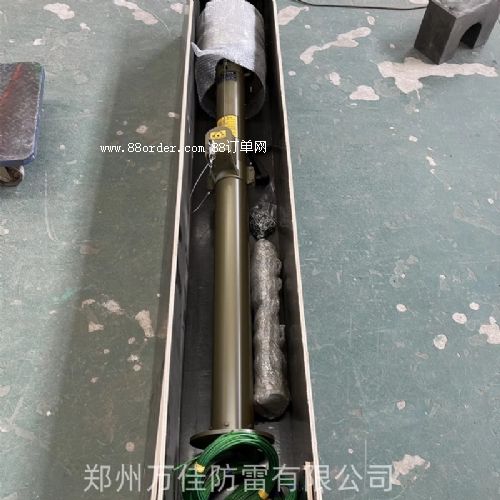

2.3 摘下拉線掛鉤，掛上閉合鎖掛鉤并旋緊閉合鎖，各拉線盒在閉鎖狀態，纏繞鋼絲繩至拉線盒里，再拆下方底板，然后拔出地釘等。
