一鍵式測量儀器

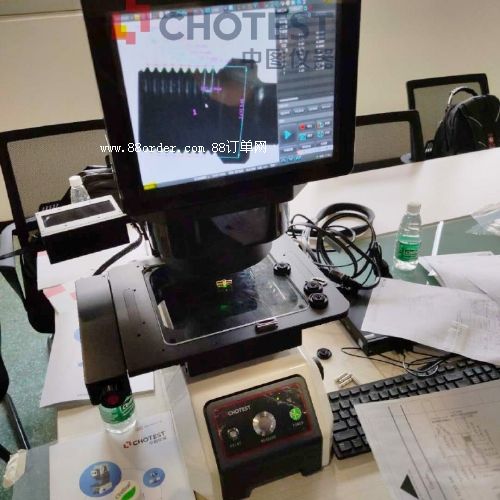

中圖儀器vx8300一鍵式測量儀器采用雙遠心高分辨率光學鏡頭對圖像進行捕捉，結合高精度圖像分析算法，高分辨率鏡頭，1％亞像素圖像處理，高精度算法分析；自動對焦，排除人為測量操作干擾，且重復聚焦一致性高；自動識別測量部位，每次都能獲得統一穩定的測量結果。軟件自動對焦，保證不同操作人員量測結果一致，大大減少人為誤差（手動機操作方式：手動對焦）。

vx8300一鍵式測量儀器可以滿足各類零部件輪廓尺寸快速測量需求，工件無需定位，任意擺放，一鍵完成二維平面尺寸測量，搭載光學非接觸式測頭還可實現高度尺寸、平面度等參數的精密快速測量，vx8000系列還可搭載臥式轉臺，實現360°多面測量。

1.測量速度快，幾秒內即可完成上百個尺寸的測量與公差評價，尤其適合小工件的批量測量。

2.重復精度高，數據準確可靠，測量結果不會因人而異。

3.操作簡單輕松，任何人都能輕松上手并正確的測量。

測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。

2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系：儀器坐標系、點線、兩點 x、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

6.快速工具：r角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、o型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。

技術規格

vx8300一鍵式測量儀器可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具等領域。

閃測儀核心優勢在于測量大批量小型精密零部件。跟一般的測量儀器設備相比，閃測儀反應更靈敏，可以在短時間內完成多個工件的測量任務，有效提高測量效率。精度高，相對傳統的儀器來講能夠很好的避免誤差的產生，因而在對工件進行測量的過程中可以取得更加精準的測量結果。閃測儀的構造簡單，易上手操作，設備的性能也很穩定可靠。
