DSG—350型內脹外壓機鎖管機鎖母機型號齊全膠管扣壓

一、用途

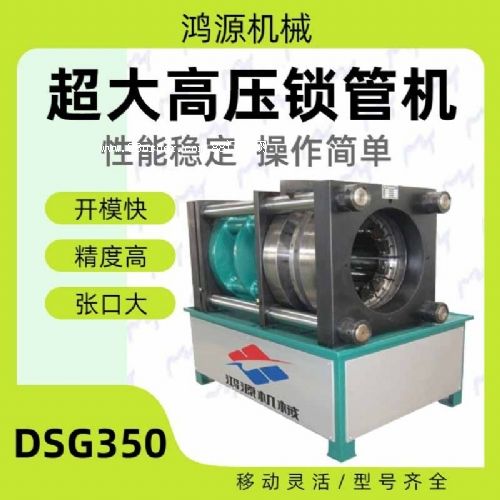

       本機為dsg—350型內脹外壓機，是生產復合管總成扣壓所用的高壓大口徑復合管管頭與外套、芯子壓合在一起的專用設備。該設備是根據用戶現場實際應用經驗而開發的，在用戶以往的膠管總成扣壓經驗當中，用戶把膠管總成扣壓完成之后試壓完成，膠管總成不發生泄漏即合格，但是在實際當中，膠管總成扣壓完之后，膠管外層的鐵皮套筒與膠管外圓結合緊密，而且套筒內壁的防滑溝槽由于扣壓后產生永久性形變而嵌入到膠管的外膠層里，但由于膠管有彈性，且彈性變形量大，所以膠管內芯的防滑溝槽與膠管內壁之間結合并不緊密，經長時間使用，尤其是管道內輸送流體的壓力高低往復變化時，更容易造成膠管與內芯松動，從而使管路發生泄漏，基于這種使用情況，特開發本設備，在扣壓完膠管外套筒之后，再通過膠管內芯脹模使內芯脹到所需尺寸，從而使膠管內芯與膠管內壁緊密結合，有效防止膠管總成發生泄漏

二、工作原理及工作過程

1、扣壓、脹芯機構是本機主要工作機構。壓套在油缸活塞的帶動下實現往復運動，使前滑動板上的內錐套推動具有對稱錐面的模座產生徑向收縮，實現模塊對膠管總成的扣壓。當收縮量達到標尺調定值時，扣壓自動停止，電磁換向閥換向后，液壓油進入開模油缸，推動活塞反向運動，模座在彈簧作用下帶動模塊復原。即完成對膠管外套筒的扣壓。把膠管內芯脹模裝入到膠管內，并將膠管內芯脹模與脹管活塞桿通過拉頭銷連接之后有脹管油缸拉動脹模，使脹模膠管內芯脹至所需尺寸。

2、工作時先將裝好的膠管裝入脹管模具的膠管總成送入到模具內扣之中，然后有液壓油泵驅動扣壓油缸工作將膠管外套筒與膠管外壁緊密扣壓，扣壓動作即完成，然后通過拉頭銷將活塞桿拉頭拉桿拉頭連接在一起，使脹管模具通過膠管內芯，最終內芯內孔達到所需尺寸，脹管過程即完成 。把脹管模具取出后，使扣壓模具完全張開，將扣、脹完成的膠管總成取出即可。

三、公司簡介

河北饒陽鴻源機械有限公司,始建于1978年,是河北省高新技術企業原機械電子工業部試壓泵定點生產企業。公司擁有現代化標準廠房,是從事試壓泵、灌裝設備、壓力檢測設備、膠管扣壓設備、礦山爆破設備系列和鋸床設備等產品研發、生產、銷售和技術服務的專業企業。

公司具有雄厚的科技開發力量，先進的生產設施，完備的檢測條件，科學的現代化管理體系。并通過了iso9001國際質量管理體系認證與歐標ce認證。4d-sy系列電動試壓泵被評為“河北省優質產品”；豪日牌試壓泵、灌裝設備被評為“中國知名品牌產品” 被河北省工商行政管理局評選為“重合同守信用單位”；榮獲河北省科學教育廳頒發的“高新 技術企業認證證書”稱號。
