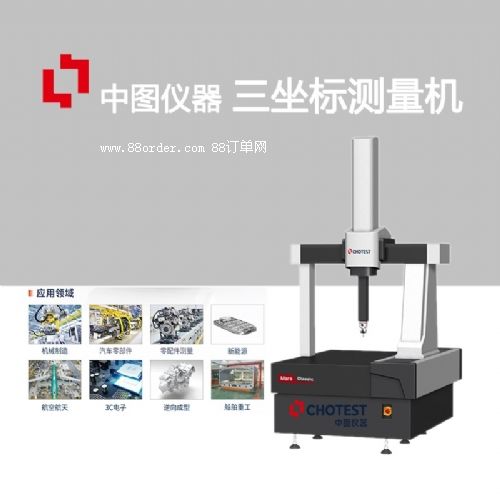

三次元坐標測量設備

mars系列三次元坐標測量設備是具有高性價比的一款移動橋式測量機。它采用的測量技術和精密的傳感器，結合精密的機械結構和溫度補償系統，精度高、重復性優。

mars系列三次元坐標測量設備支持觸發探測系統，能夠?qū)Ω鞣N零部件的尺寸、形狀及相互位置關系進行檢測。支持中圖power dmis、rational dmis、arcocad等測量軟件，支持中圖alpha系列控制器、pantec控制器、雷尼紹ucc控制器等，可用于機械制造、汽車工業、電子工業、航空航天工業以及計量檢測等領域，是現代工業檢測和質量控制的檢測設備。

主要特點

1.三軸均采用低熱膨脹系數的花崗巖導軌，機器具有良好的溫度適應性，抗時效變形能力。

2.環抱式氣浮布局，使機器在高效穩定運行的同時保持高精度。

3.關鍵部件一體鑄造成型，重量輕，強度高，提升機器精度及運動平穩性。

4.z軸采用柔性平衡系統，降低摩擦阻力，提高z軸運動精度。

5.采用高精度、高分辨光柵尺，確保機器高精度和長時間穩定。

6.高剛性傳動方式，保證機器傳動的平穩性和剛性。

7.開放式的工作臺面，具備良好的承載能力，以及開闊的測量視野。

8.氣壓檢測安全裝置，時刻監測z軸不因斷氣而下墜，確保測座測頭使用安全。

國產化品牌本地化生產和供應鏈管理降低了生產和運營成本，使產品價格更具競爭力，而且性能同樣可靠，提供了高性價比的選擇。由于不同行業和領域的測量需求各不相同，國產三坐標測量機功能的研發和應用也可以根據具體情況進行定制和改進，國產品牌也能夠更快地響應客戶需求，提供及時的售后服務。

mars系列三次元坐標測量設備以更經濟的價格獲得高性能的測量設備，同時減少長期的維護和運營開支。

測控部分

1、全自主化運動控制器-alpha4

中圖alpha系列控制器，是中圖自主研發的三坐標控制器，可以匹配中圖自己研發的測頭測座系統和主機系統。

2、全自主化測頭測座系統

測座

ach100t全自動旋轉測座為中圖儀器自主研發的自動旋轉測座，可實現測頭在a 軸和b 軸以7.5 度為增量移動，該測座具有720個可重復定位空間位置，可配置長達300mm 加長桿。精度超進口測座。

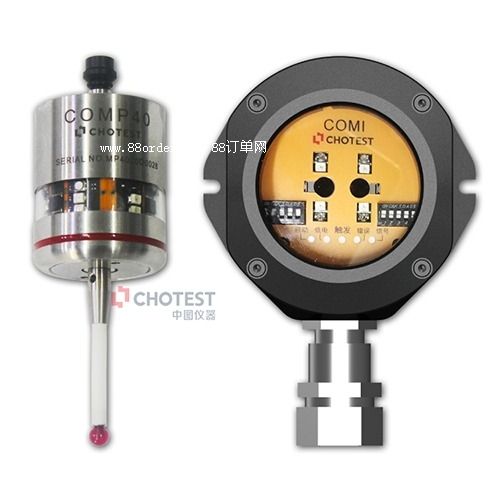

測頭

cp100t觸發測頭為中圖儀器自主研發的機械式觸發測頭，可以在空間5個方向進行觸發受力，經過長時間的反復對比測試，性能優于同類型進口測頭。精度高，穩定性好。

3、自主化三坐標測量軟件-power dmis

power dmis測量軟件是中圖儀器自主研發的三坐標測量分析軟件，擁有自主可控的核心技術。該軟件支持dmis與i++標準協議，并通過了德國ptb認證。
