概述

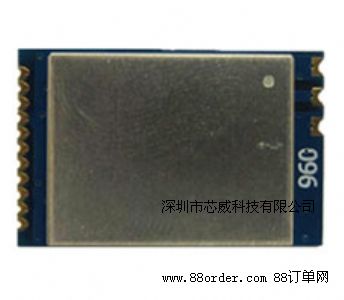

vt-dtmsd3-433模塊是高度集成半雙工無線數據傳輸模塊，基于德州儀器(ti)高性能cc112x rf芯片和energy micro cortex-m3 32位arm設計，工業級的單片機和高性能射頻收發器集成在一個模塊上，體積小，工作穩定。

vt-dtmsd3-433模塊采用透明模式進行通信，即所收即所發，具有通信距離遠、功耗低、接口靈活等優點，使用者無需編碼和控制，為開發人員開發無線產品大大縮短了周期。vt-dtmsd3-433模塊采用mcu對數據進行封裝和處理，使得用戶只要通過uart接口，即可實現無線通信。該模塊使用簡單，對用戶來說，無線通信部分不需要控制，數據包沒有固定格式，只需將模塊當成uart終端使用就可以了。

基本特點

1、工作頻段410~480mhz,可訂制169m/868m/915m/950m等其它頻段

2、視距情況下，離地高度>1米放置，可靠傳輸距離達5000米

3、配高階低通濾波器，全頻段頻率工作，雜散諧波輸出低于-36dbm

4、強大的接收信號處理系統電路，無近距離信號飽合問題

5、提供透明的數據傳輸，能適應任何標準的用戶協議

6、基于2-fsk/4-gfsk的調制方式，抗突發干擾和隨機干擾能力強

7、自動過濾掉噪聲產生的虛假數據

8、標準配置提供10個信道，滿足用戶多種通信組合方式

9、提供uart接口

10、接口波特率默認為9600bps，8n1格式

11、半雙工通信，自動完成空中數據收/發，用戶無需編寫多余程序，只要從接口收/發數據即可

12、3.3v供電，接收電流<27ma，發射電流<320ma

13、多種天線配置方案，滿足不同結構要求

14、可貼片也可插針安裝

應用范圍

1、無線抄表、無線傳感器

2、集裝箱信息管理

3、自動化數據采集

4、工業控制、搖測

5、pos系統，資產管理

6、樓宇小區自動化與安防

7、機器人控制

8、電力高溫高壓監測

9、氣象監測、遙感

技術參數

備注：

1． 模塊的通信速率會影響通信距離，速率越高，通信距離越近。

2． 模塊的通信速率會影響接收靈敏度，速率越高，靈敏度越低。

3． 模塊的供電電壓會影響發射功率，在工作電壓范圍內，電壓越低，發射功率越小。

4． 模塊的工作溫度變化時，中心頻率會改變，只要不超出工作溫度范圍，不影響應用。

5． 天線對通信距離有很大的影響，請選用匹配的天線并正確安裝。

6． 模塊的安裝方式會影響通信距離。
