美國捷銳BV11系列球閥

美國捷銳bv11系列球閥
特點：
1、閥體采用優質不銹鋼鍛造而成。
2、最高使用壓力: 1000 psi (69 bar)。
3、出廠測試條件：1000 psi 壓縮空氣。
4、規格為：1/4”，3/8”，1/2”，3/4”，1”。
5、使用溫度范圍: -40°c ~ 120°c (-40°f ~ 248°f)。
6、手柄式轉動開關, 使用時只能處于全開或全閉位置。
6、接口形式為：npt 螺紋接頭，genlok 卡套式接頭。
7、清潔符合 astm g93c 標準，依 cga g-4.1 脫脂處理。

型號規格：

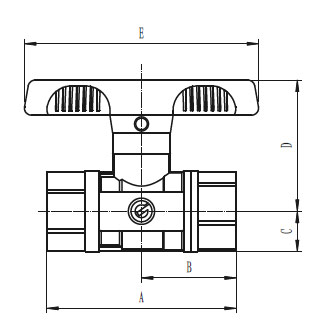

型號	通徑	cv	連接形式		尺寸in.
	in.		進氣	出氣	a	b	c	d	e
ss-bv112-tf4	0.20	1.3	1/4" genlok		3.15	1.57	0.45	1.48	2.63
ss-bv112-fnt4	0.20	1.3	1/4" female npt		2.13	1.06	0.45	1.48	2.63
ss-bv112-nt4	0.20	1.3	1/4" male npt		2.83	1.42	0.45	1.48	2.63
ss-bv113-tf6	0.28	2.6	3/8" genlok		3.31	1.65	0.45	1.48	2.63
ss-bv113-fnt6	0.28	2.6	3/8" female npt		2.13	1.06	0.45	1.48	2.63
ss-bv113-nt6	0.28	2.6	3/8" male npt		2.83	1.42	0.45	1.48	2.63
ss-bv114-tf8	0.41	10.5	1/2" genlok		4.17	2.09	0.77	2.07	3.70
ss-bv114-fnt8	0.41	10.5	1/2" female npt		3.31	1.65	0.77	2.07	3.70
ss-bv116-tf12	0.51	13.5	3/4" genlok		4.17	2.09	0.77	2.07	3.70
ss-bv116-fnt12	0.51	13.5	3/4" female npt		3.31	1.65	0.77	2.07	3.70
ss-bv118-tf16	0.63	18	1" genlok		4.25	2.13	0.77	2.07	3.70
