美國捷銳BV635系列球閥

美國捷銳bv635系列球閥
特點：
1、可采用面板安裝。
2、出廠測試條件： 6000 psi 壓縮氮氣。
3、最高使用壓力：6000 psi (415 bar)。
4、進氣接口連接形式為：1/4"npt螺紋。
5、使用溫度范圍：-17℃ ~ 121℃ (1.4°f ~250°f)。
6、手柄式轉動開關，使用時只能處于全開或全閉位置。
7、清潔符合 astm g93c 標準，依cga g-4.1 脫脂處理。
8、出氣接口連接形式為：npt螺紋接頭、genlok 卡套式接頭。
9、出氣接口連接規格為：6mm、8mm、10mm、12mm；1/8"、1/4"、3/8"、1/2"。

型號規格：
公制

型號	通徑 (in.)	cv	連接形式		尺寸(in.)		面板安裝 孔徑(in.)
			進氣	出氣	a	b
ss-bv635-tf6m	4.8	1.6	1/4" female npt	6 mm genlok	105	52.6	23.2
ss-bv635-tf8m	4.8	1.5		8mm genlok	105	52.6	23.2
ss-bv635-tf10m	4.8	1.3		10 mm genlok	112	56.0	23.2
ss-bv635-tf12m	4.8	1.0		12 mm genlok	117	58.5	23.2

英制

型號	通徑 (in.)	cv	連接形式		尺寸(in.)		面板安裝 孔徑(in.)
			進氣	出氣	a	b
ss-bv635-fnt2	0.187	1.2	1/4" female npt	1/8" female npt	2.94	1.47	0.91
ss-bv635-fnt4	0.187	1.0		1/4" female npt	2.93	1.47	0.91
ss-bv635-tf4	0.187	1.6		1/4" genlok	4.14	2.07	0.91
ss-bv635-tf6	0.187	1.4		3/8" genlok	4.39	2.19	0.91
ss-bv635-tf6	0.187	1.0		1/2" genlok	4.60	2.30	0.91

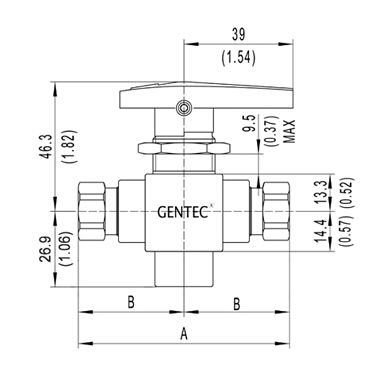

安裝結構圖：

無
