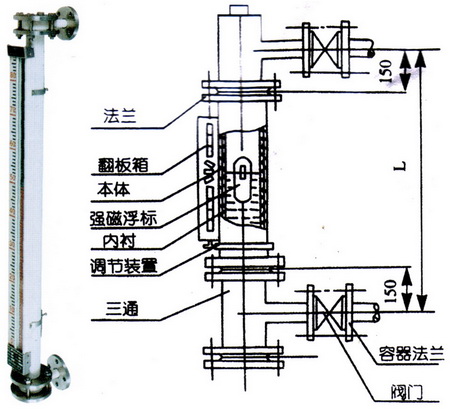

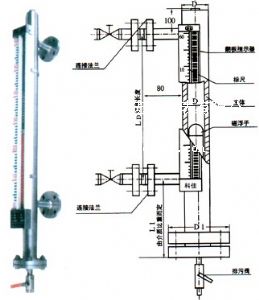

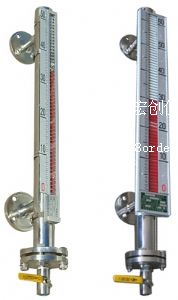

hc-uhz型防腐型磁翻板液位計它的本體、浮標、翻板箱等部件組成，其工作原理是根據阿基米德定律，利用磁性浮標驅動雙色薄片來顯示液面的位置，采用雙色（黑色呈氣相，紅色呈液相）翻片顯示。當液面上升時，液相翻板翻成紅色，液面下降時，氣相翻板翻成黑色，從而醒目指示容器內的液位變化，指示連續直觀醒目、無盲區，在任何情況下都不會出現假液位。而且結構簡單，安裝維修方便，量程大，設計壓力高使用壽命長，使用范圍廣。 hc-uhz型防腐型磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。配置上、下限開關輸出，可實 現遠距離報警、限位控制。配置變送器，可實現液位的遠 距離指示、檢測與控制。 hc-uhz型防腐型磁翻板液位計是由本體、浮標、內襯、三通、翻板箱等部件組成，浮標、內襯采用特殊材料和特殊加工工藝制作，亦可采用i型的結構型式而根據不同介質采用特殊材料制作如鉬二鈦材料等，適用于各種強腐蝕劇毒介質容器、灌、塔等。

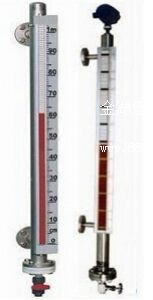

根據在容器安裝位置的不同，提供側裝和頂 裝兩種形式。
根據工作介質不同，提供不銹鋼和 abs 工 程塑料兩種材質；其中 abs 特別適用于酸、堿等腐蝕性介質。 hc-uhz型防腐型磁翻板液位計基本參數
（1）連接法蘭中心距離l（mm）：350~15000
（2）介質密度（g/cm3）：0.425~2
（3）操作溫度（℃）：-40~450
（4）壓力等級（mpa）：0.6，1.0，1.6，2.5，4，6.3 hc-uhz型防腐型磁翻板液位計結構特點
l 基本型 液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。 液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。

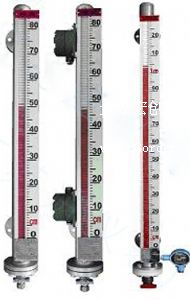

l 上下限開關輸出 利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 on-off 控制或報警。
l 電遠傳 在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10ma 或 4~20ma 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。 hc-uhz型防腐型磁翻板液位計主要技術參數
| 安裝形式內容 |
側裝式 |
頂裝式 |
安裝間距
(測量范圍) |
500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm |
500,800,1100,1400,1700,
2000,2500,3000mm |
| 工作壓力 |
0.6,1.6,2.5,4.0mpa |
0.6,1.6,2.5mpa |
| 介質密度 |
≥ 0.5g/cm 3 |
≥ 0.76g/cm 3 |
| 連接法蘭 |
不銹鋼 |
法蘭 20-40(d n 20 p n 4.0)
(gb9119-88) |
法蘭 200-25(d n 200 p n 2.5)
(gb9119-88) |
| abs |
法蘭 20-10(d n 20 p n 1.0) (gb9119-88) |
法蘭 200-6(d n 200 p n 0.6)
(gb9119-88) |
| 主體材料 |
abs( 工作壓力 0.6mpa) 1cr18ni9t |
| 介質溫度 |
-40 ℃ ~100 ℃ (abs: -40 ℃ ~80 ℃ ) |
| 環境溫度 |
-40 ℃ ~+70 ℃ |
| 示值誤差 |
± 10mm |
| 介質粘度 |
≤ 1st(10 - 4 m/s) |
上下限開關
輸出 |
1. 控制靈敏度 : 10mm
2. 輸出接點容量 : ac220v2a
3. 接點壽命 : 5 × 10 4 |
| 電遠傳連續顯示 |
1. 精度 : ± 1.5％
2. 輸出負載 : 750
3. 輸出信號 : 0~10ma 輸出 ,220vac 電源
4~20ma 輸出 ,24vdc 二線制
4. 防爆特征 ia ⅱ ct4 本質安全型 |
型號 ：
|
hc-uhz翻柱式磁浮子液位計 |
|
|
代碼
1
2 |
安裝方式
側裝式
頂裝式 |
|
代碼
1
2 |
主體材質
abs
1cr18ni9ti |
|
代碼
1
2
3
4 |
公稱壓力
0.6mpa( 僅適用于主體材質為 abs 時 )
1.6mpa
2.5mpa
4.0mpa |
|
代碼
1
2
3
4
5 |
型式
基本型
帶上、下限開關輸出
帶電遠傳 (0~10ma 輸出 ,220v,ac)
帶電遠傳 (4~20ma 輸出 ,24v,dc)
帶本安防爆型遠傳 (4~20ma 輸出 ,24v,dc) |
|
|
安裝間距 ( 測量范圍 ) |
|
l1 |
安裝深度 ( 頂裝式 ) (0~4000mm 任選 ) |
| |
介質
密度 |
g/cm3 |
|
|
|
|
|
hc-uhz 1 1 1 1 l= □ l= □ p= □
|
| |
|
|
|
|
|
|
|
|
|
|
2 ．型號標記示例：
示例 1 ： hc-uhz-1111 l=2500 ρ =0.6 側裝式 ,abs(0.6mpa), 基本型 , 安裝間距 2500mm, 介質密度 0.6g/cm 3 。
示例 2 ： hc-uhz-2232 □ l=2500 l1=3000 ρ =0.5 頂裝式 , 不銹鋼 (2.5mpa), 帶上、下限開關輸出 , 測量范圍 2500mm. 安裝深度 3000mm, 介質密度 0.5g/cm 3 。
定貨須知
l 定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
l 用戶如使用 jb 及 hg 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或為您設計制造特殊產品。

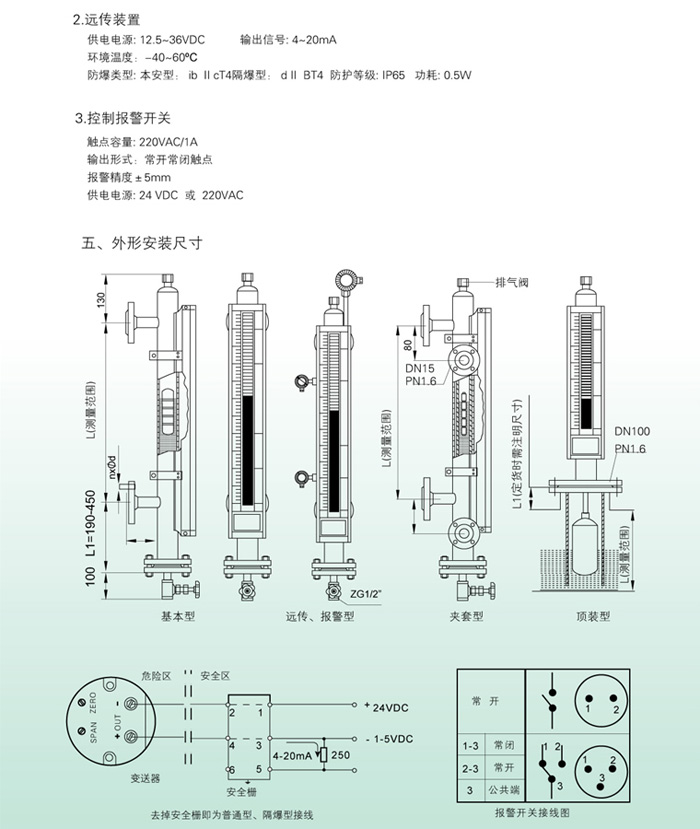

l 用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表：
| 安裝型式 |
主體材質 |
公稱直徑 |
公稱壓力 dn
(mm) |
法蘭外徑pn(mpa) |
螺心栓圓孔直 中徑k |
螺孔徑 l |
螺栓 |
密封面 |
法蘭厚度 c |
法蘭密封墊 |
|
數量n
|
螺紋th |
d
|
f
|
外徑
|
內徑
|
厚度
|
|
側裝
|
不銹鋼
|
20
|
4.0
|
105
|
75
|
14
|
4
|
m12
|
56
|
2
|
16
|
61
|
27
|
2
|
|
abs
|
20
|
1.0
|
105
|
75
|
14
|
4
|
m12
|
56
|
2
|
16
|
61
|
27
|
2
|
|
頂裝
|
不銹鋼
|
200
|
2.5
|
360
|
310
|
26
|
12
|
m24
|
274
|
3
|
32
|
284
|
220
|
2
|
|
abs
|
200
|
0.6
|
320
|
280
|
18
|
8
|
m16
|
258
|
3
|
24
|
262
|
220
|
2
|
|
