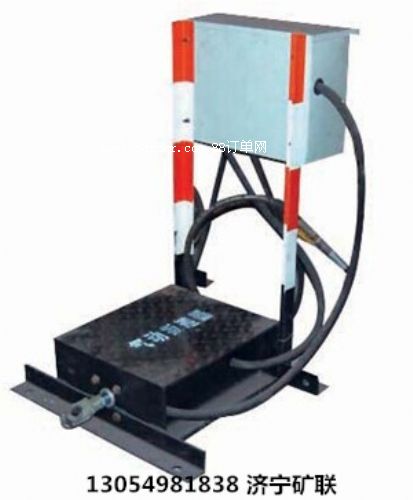

臥式扳道器

臥式扳道器 43kg扳道器

臥式扳道器是依靠扳動道岔尖軌改變道岔尖軌位置，使列車駛入指定的位置的一種重要轉轍器材。適用于煤礦窄軌鐵路道岔轉撤軌道的應用。

型號：43kg扳道器

道岔轉換阻力：95kg

表面處理：黑色油漆

外形尺寸：650*200*290mm

材質：球墨鑄鐵（可鍛）

重量：75kg

總長度：650mm

拉桿長度：450mm

扳道器適用于容易發生“擠岔故障”情況下的道岔一旦擠岔不會損壞設備。

技術參數

1.適用道岔開口≤120㎜

2.適用道岔轉換阻力≤1960n（200kg）

3.拉桿最大直線位移量209㎜

4.安裝處兩枕木中心距650㎜，拉桿與岔尖處枕木兩中心線距離為350㎜

5.安裝在鐵路復線線路中間時，可調整手柄距兩邊線路中心線應≥2250㎜
