XYTP新型液壓全自動皮帶調偏裝置

xytp新型液壓全自動皮帶調偏裝置

產品說明：

xytp新型液壓全自動皮帶調偏裝置

概述

本公司在吸收國內外先進技術和多年現場實踐的基礎上，自發研制出了新型高效全自動液壓皮帶對中裝置，目前已成功應用于冶金、礦山、電力、建材、煤炭等行業的皮帶輸送系統，是預防和校正皮帶跑片的最理想設備。

特點

液壓全自動皮帶調偏裝置對中裝置有上、下條形托輥的功能和獨特的液壓校正功能于一身，因此具有高效校正速度。

自動檢測此時跑偏予以校正，使皮帶始終處于合理狀態運行，因而抵消皮帶機因安裝不當、運轉失靈、特料沖擊、負荷變化、皮帶斷面間伸長率不均勻等現象。

液壓全自動皮帶調偏裝置是調心論的摩擦旋轉產生動力，故無需電源，自動調整、自動校正，具有結構簡單、性能可靠、安裝方便等特點，采用全封閉結構，故能在任何惡劣環境下正常工作。

工作原理

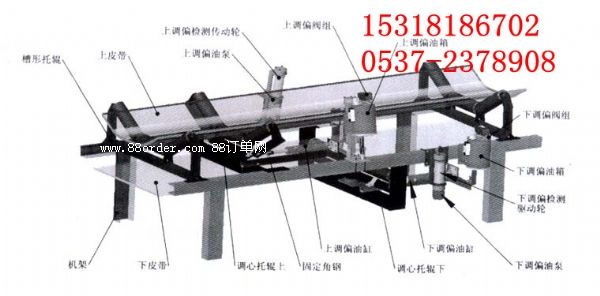

液壓全自動皮帶調偏裝置是由調心輪與油泵組成的調心輪復合泵、集成塊和油缸組成組合油缸、油管機及支承支架構成。

當皮帶居中運行時，皮帶與左右兩只條形輪復合泵下接觸屬于正常運行，如果皮帶在運行偏左時，啟動左側調心輪復合泵，調心輪一面產生反向推力，把皮帶推向中間一面，隨著皮帶運行帶動皮帶油幫轉動產生壓力，油經管道至組合油缸，推動油塞帶動（上或下）調心托輥向前偏轉，驅使皮帶向右跑而居中。反之，皮帶偏右時，右邊的調心輪復合的一面把皮帶向中推，一面旋轉產生壓力油組合拉動活塞桿帶動（上或下），調心托輥向后偏轉驅使皮帶向左跑而居中。

選型說明

1、液壓全自動皮帶調偏裝置分為上和下兩系列；

2、可根據皮帶傳送機的單向運輸和雙向運輸?shù)墓ぷ鞣绞竭x型參考四型號說明；

3、請用戶將使用的皮帶輸送機與下圖尺寸對照，如有不同請?zhí)峁┧�使用的輸送機尺寸。

外形圖及技術參數

td75型皮帶機用戶需要確定規格參數見下圖表

dtii型皮帶機用戶需要確定規格參數見下圖表
