2.2.1A大電流移動電源升壓方案

1. 3.7v升5v 2.1a輸出 效率85％ 同步整流升壓ic

2. 同步整流升壓ic  2.1a大電流移動電源升壓方案

3. 2a大電流升壓芯片 采用同步整流技術 效率高達94％

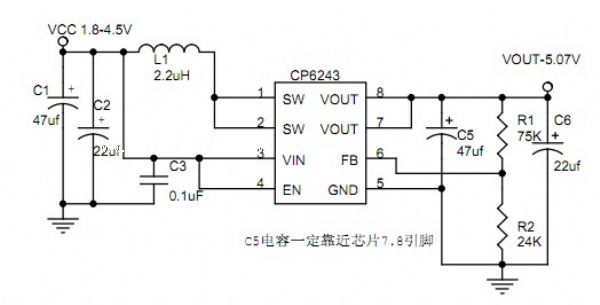

芯能科技推出振蕩頻率為1mhz內部集成軟啟動功能的同步升壓型dc/dc轉換器cp6243。其內部集成3a電流n溝道mos管。可以用范圍為2.1v(啟動升壓)至4.2v的輸入電壓提供高達5.0v的輸出電壓高效率升壓芯片,非常適用于鋰離子/聚合物或單節/多節堿性/鎳氫金屬電池應用。

cp6243用兩節堿性電池3.0v輸入情況下5v輸出電流高達1000ma,整流實現高達94％的效率。或用單節鋰離子電池3.7v輸入情況下5v輸出電流高達2.1a。帶載      2.1a時實現高達84％的效率。en關斷情況下芯片工作將靜態電流降至僅為50ua,從而延長了手持式應用的電池工作時間。fd(sop8)封裝加上1mhz恒定開關頻率最大限度減小了電感器(僅需2.2uh或4.7uh封裝cd54大小）和電容器僅需0805封裝10uf尺寸,可組成手持式應用所需的占板面積纖巧型解決方案。

cp6243采用標準的fd(sop-8)無鉛封裝，現以開始大批量供貨。
