壓力變送器

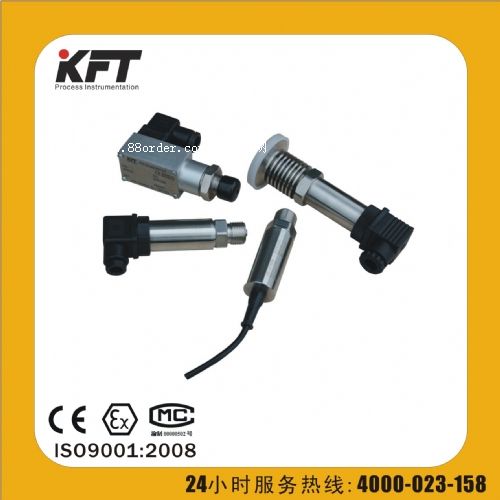

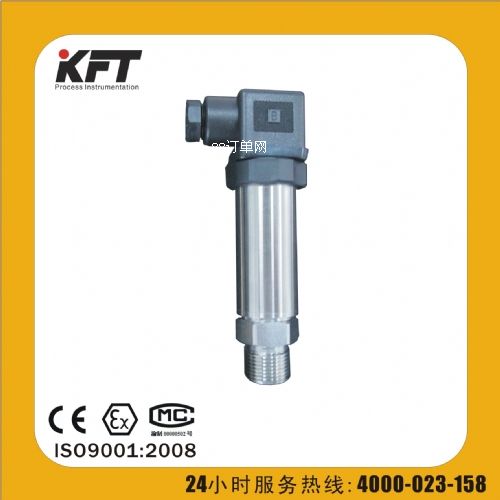

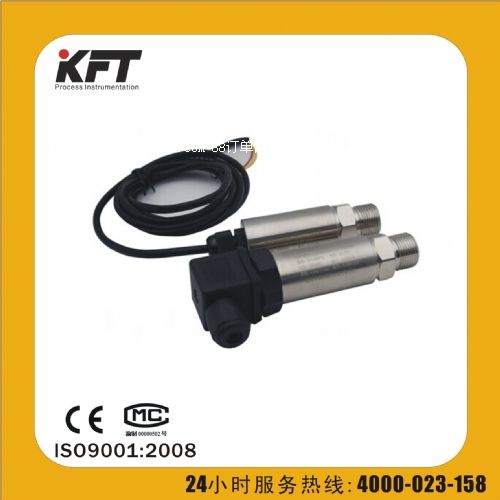

ks～p100型壓力變送器
產品概述
    ks～p100型壓力變送器是我公司研制生產的一種零點和滿量程輸出可以調校的壓力變送器。它選用高穩定性和高可靠性的擴散硅壓力傳感器和高性能的變送器專用電路，整體性能穩定可靠。廣泛適用于石油、電力、水文、地質等行業的流體壓力的檢測及控制。

特點
性能可靠，安全使用方便
具有短路保護和反極性保護;
可測量表壓、絕壓和密封參考?jí)毫Γ槐景卜辣�型產品符合gb3836.4標準要求，取得了防爆合格證書，防爆等級為e xiaiict6隔爆產品符合gb3836.2標準要求，取得了防爆證書，防爆標志為exediict6；船用型產品符合ccs《鋼制海船入級規范》（2006）的要求；
產品已取得ce認證和rohs認證；
性能指標
量程：-0.1…0～0.01…100mpa
過壓:1.5倍滿量程壓力或110mpa(最下取值）
壓力類型：表壓或絕壓或密封表壓表
精度：±0.5％fs
長期穩定性：最大±0.3％fs/年零點溫度系數:0.1％fs/℃(≤100kpa)；0.05％fs/℃(>100kpa)
滿度溫度系數：0.1％fs/℃（≤100kpa）：0.05％fs/℃（100kpa）
補償溫度：0～50℃
工作溫度:-30～80℃,本安型：-10～60℃，隔爆型：-20～60℃
貯存溫度：-40～120℃
供電電源：11-28vdc(本安型經安全柵供電）
輸出信號：4～20madc(二線制） 0/1～5vdc(三線制）
負載電阻：≤（u～11) /0.02?(二線制） ≥10k?（三線制）
外殼防護：ip65
電氣連接：接插件或電纜線
結構材料
外殼：不銹鋼icri8ni9ti
密封圈：氟橡膠
傳感器殼體：不銹鋼icri8ni9ti
接插件外殼：塑料
波紋膜片：不銹鋼316l
電纜：φ7.5mm聚乙烯專用電纜

ks～p100	型壓力變送器
	量程	測量范圍			0.1…1～0.01…100mpa
	[o～x]kpa或mpa	x:實際測量量程
			代號		輸出信號
			e		4～20madc
			f		1～5vdc
			j		0～5vdc
				代號	結構材料
					隔膜膜片	接口	殼體
				22	不銹鋼316l	不銹鋼	不銹鋼
				24	不銹鋼316l	不銹鋼316l	不銹鋼316l
				25	鉭	不銹鋼	不銹鋼
				35	鉭	哈氏合金	不銹鋼
					代號	附加功能
					b1	接插式連接輸出
					b2	電纜線連接輸出
					pc1	齊平膜型，m20×1.5外螺紋壓力接口
					pc2	齊平膜型，g1/2外螺紋壓力接口

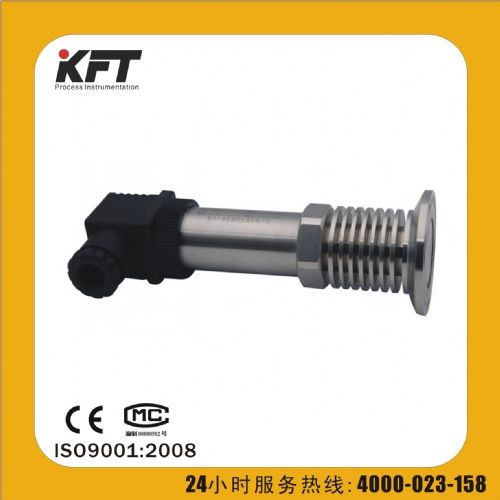

					pc3	齊平膜型，φ50.5卡箍衛生型壓力接口
					m3	1/2位lcd數顯表頭
					m4	1/2位led數顯表頭
					i	本安防爆型exia ii ct6
					t	船用產品
					d	隔爆型exd ii ct6
					c1	m20*1.5外螺紋壓力接口，端面密封
					c3	g1/2外螺紋壓力接口（適用p型）
					c5	m20*1.5外螺紋壓力接口，水線密封
					g	表壓型
					s	密封表壓型
					a	絕壓型
ks~p100 [1~100]kpa		e			22	b1c5g	完整的型號規格

選型提示
1.選型時請注意被測試介質要與產品介質相接觸的部分相兼容
2.齊平膜型壓力變送器的測量范圍為0~70kpa…35mpa.
3.電纜線配套提供1.5m電纜，超過1.5m部分按長度加價.
4.訂貨時請注意防爆型產品和船用產品不包含數顯表頭m3.m4.
5.若需要訂貨購非標準或特殊要求產品，請與本公司商洽并在訂單上注明.
