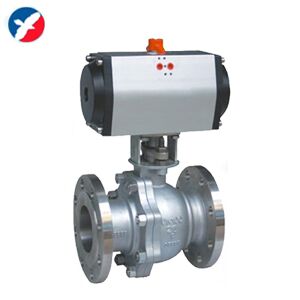

q641h氣動硬密封球閥簡介：
氣動硬密封球閥適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式。氣動硬密封球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。廣泛用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；化工產品、醫藥和食品經營中；水電、火電和核電的電力經營系統中；城市和工業企業的給排水、供熱和供氣系統中。
q641h氣動硬密封球閥特點：
1、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構，密封預緊力設計合理、閉啟靈活，有效保證密封的可靠性。
2、采用特殊結構裝置的閥桿，不僅確保填寫料處還會滲漏，且防止了閥桿脫出。
3、根據用戶的需要，可設計成適應粉塵（包括含固體顆粒），漿料等介質的結構，使球閥耐磨及耐高溫性能更好。
4、本身具有防火防靜電功能。
q641h氣動硬密封球閥參數：
公稱通徑(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
流量系數kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
公稱壓力(mpa) |
pn1.6、2.5、4.0、6.4、10.0mpa |
|||||||||||||
泄漏量 |
硬密封：≤額定流量的10-5 |
|||||||||||||
閥體形式 |
兩段式閥體(浮動球體) |
兩段式閥體(固定球體) |
||||||||||||
閥芯形式 |
“o”型球形閥芯 |
|||||||||||||
連接形式 |
法蘭、焊接、螺紋 |
|||||||||||||
流量特性 |
近似快開特性 |
|||||||||||||
可調范圍 |
dn15-65 |
dn80-300 |
||||||||||||
250:1 |
350:1 |
|||||||||||||
適用溫度 |
硬密封≤425℃ |
|||||||||||||
配置執行機構 |
gt、sr、gte、at、aw系列單雙作用氣動執行器 |
|||||||||||||
控制方式 |
開關兩位控制、4-20ma模擬量控制 |
|||||||||||||
附件 |
限位開關、電磁閥、減壓閥 |
|||||||||||||
q641h氣動硬密封球閥主要尺寸圖和尺寸表：
|
|
|
||||||||||||
公稱通徑dn(mm) |
主要尺寸 |
法蘭尺寸 |
||||||||||||
pn1.6mpa |
pn2.5mpa |
|||||||||||||
l |
h |
h1 |
l1 |
d |
d1 |
d2 |
n-φd |
d |
d1 |
d2 |
n-φd |
|||
15 |
130 |
185 |
/ |
140 |
95 |
65 |
46 |
4-14 |
95 |
65 |
46 |
4-14 |
||
20 |
140 |
191 |
/ |
140 |
105 |
75 |
45 |
4-14 |
105 |
75 |
56 |
4-14 |
||
25 |
150 |
193 |
/ |
140 |
115 |
85 |
65 |
4-14 |
115 |
85 |
65 |
4-14 |
||
32 |
165 |
212 |
/ |
164 |
140 |
100 |
76 |
4-18 |
140 |
100 |
76 |
4-18 |
||
40 |
180 |
217 |
/ |
164 |
150 |
110 |
84 |
4-18 |
150 |
110 |
84 |
4-18 |
||
50 |
200 |
260 |
102 |
190 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
||
65 |
220 |
293 |
114 |
210 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
8-18 |
||
80 |
250 |
323 |
127 |
247 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
||
100 |
280 |
382 |
152 |
276 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
||
125 |
320 |
468 |
184 |
348 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
||
150 |
360 |
510 |
219 |
378 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
||
200 |
400 |
655 |
273 |
524 |
340 |
295 |
266 |
12-22 |
360 |
310 |
274 |
12-26 |
||
250 |
630 |
/ |
360 |
/ |
405 |
355 |
319 |
12-26 |
425 |
370 |
330 |
12-30 |
||
300 |
750 |
/ |
395 |
/ |
460 |
410 |
370 |
12-26 |
485 |
430 |
389 |
16-30 |
||
q641h氣動硬密封球閥產品選型：
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20ma,1-5v)、作用方式(氣-開式，氣-關式)
