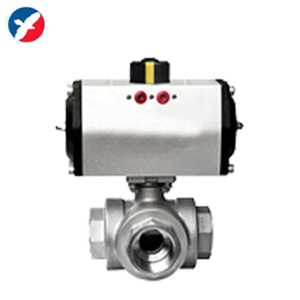

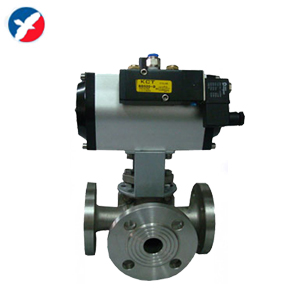

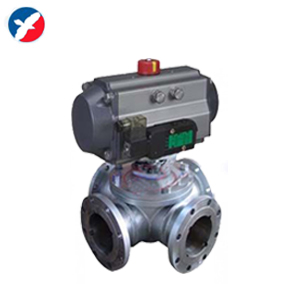

Q646F氣動四通球閥

q646f氣動四通球閥工作原理及流向示意圖

　　“l(fā)l”型四通球閥：一閥實現正反供水切換，每轉90°，供水方式切換一次，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。供水時閥1、4 開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4 關閉，現用一臺四通球閥替代，操作方便。


q646f氣動四通球閥執行標準

　　1 設計和制造：gb／t12237-1989； apl608。
　　2 檢驗和試驗：gb／t13927-1992； apl 598。
　　3 法蘭連接：jb／t79]一2-1994； asme／ansi b165。

q646f氣動四通球閥結構特點及用途

　　1、流體阻力小：球體和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。
　　2、密封性能好：閥座采用具有一定彈性變形和高強度的ptfe材料，達到良好密封性能保證了閥門的穩定性。
　　3、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用ptfe，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。

q646f氣動四通球閥性能參數
