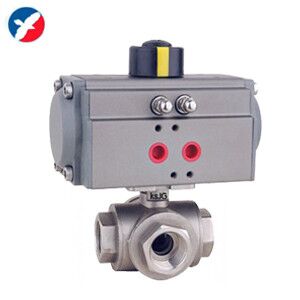

q614/615f氣動絲扣三通球閥技術參數
氣缸選配：gtd/gte、at/sr
氣缸形式：雙作用單作用(彈簧復位式)
環境溫度：標準型為-20℃-+80℃、低溫型-40℃-+80℃、高溫型-20℃-+160℃
氣源壓力：雙作用2～8bar、單作用3～7bar
q614/615f氣動絲扣三通球閥附件選項 (可選)
回訊器：也叫限位開關，遠程反饋開關信號(普通型、防爆型可選)
電磁閥：雙作用選二位五通、單作用選二位三通(普通、防爆；多種電壓可選)
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20ma信號,實現閥門調節功能(普通、防爆可選)
備注: 氣缸參數請另參考所選配的氣動執行器資料.
q614/615f氣動絲扣三通球閥標準規范
閥門螺紋類型：g·npt·bspt din259/2999
閥門檢 驗：iso/din 5208—1987
驅動裝置連接：iso 5211
q614/615f氣動絲扣三通球閥參數：
公稱壓力：pn1.6、2.5、4.0、6.4mpa、1000wog
連接方式：螺紋(l型、t型)
閥體材質：鑄鋼(wcb)、不銹鋼cf8(304)、cf8m(316)
閥球材質：不銹鋼cf8(304)、cf8m(316)
密封材料：ptfe、ppl
適用溫度范圍：-20℃～232℃～350℃
適用介質：水、油、氣等某些腐蝕性液體(w·o·g)
q614/615f氣動絲扣三通球閥詳細介紹：
★氣動執行器表面經陽極氧化處理，齒輪齒條結構，
★有開關兩個位置+/-5°行程調節
★namur標準氣源接口，可與電磁閥直接連接
★三通球閥任一通口均可用作入口而無泄露，并可根據工況需要制成l型或t型通道,使安裝更加方便

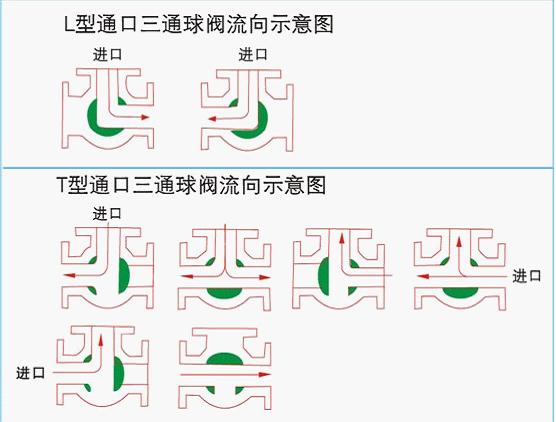

★三通球閥分為l型和t型，l型適用于介質的流向切換，能使相互垂直的兩個通道聯通，t型適用于介質的分流，合流或流向切換。
★雙層閥桿填料符合德國tüv ta-luft的閥桿泄露測試要求
★在系統泄壓后無需拆下整個閥體就能進行檢查和維修。

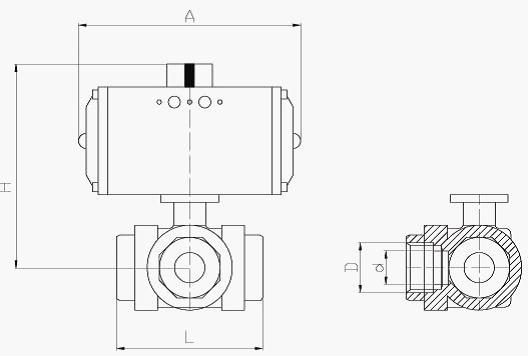

q614/615f氣動絲扣三通球閥主要連接尺寸
d(mm) |
d |
a |
l±1.6 |
h |
氣動執行器型號 |
1/2〞(dn15) |
12 |
130 |
72 |
130 |
gtd52 |
3/4〞(dn20) |
15 |
130/140 |
80 |
134 /148 |
gtd52/gtd63 |
1〞(dn25) |
18 |
140/186 |
89 |
154/174 |
gtd63/gtd83 |
11/2〞(dn32) |
25 |
186 |
125 |
184 |
gtd83 |
13/4〞(dn40) |
32 |
186 |
136 |
197 |
gtd83 |
2〞(dn50) |
38 |
186/254 |
153 |
202/234 |
gtd83/gtd110 |

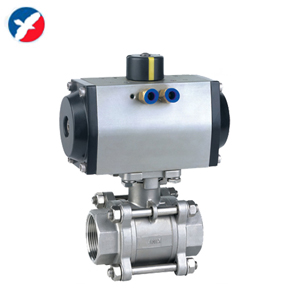

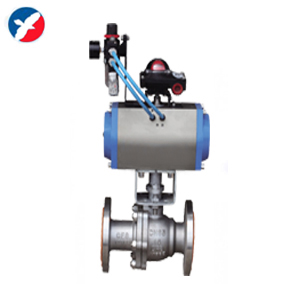

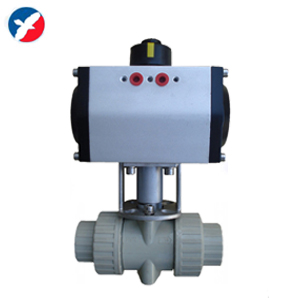

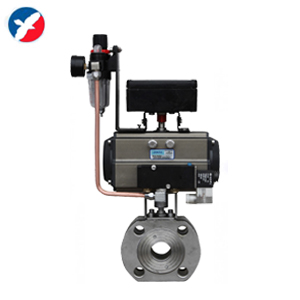

| 氣動三片式球閥 | 氣動法蘭球閥 | 氣動超薄型球閥 | 氣動pp球閥 |
|
|
|
|
