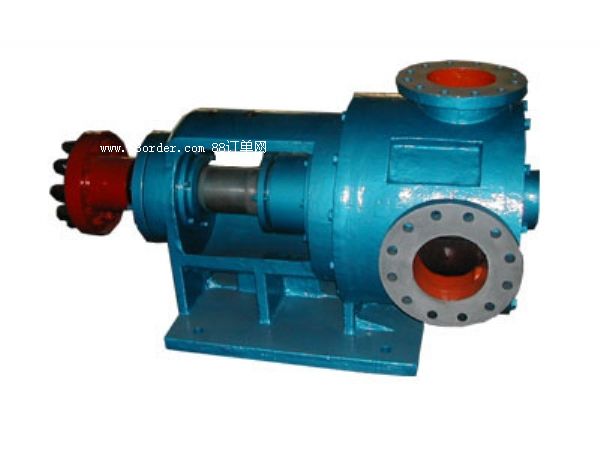

NYP內嚙合齒輪泵|高粘度內齒泵

⑴.產品概述

nyp系列內嚙合齒輪泵是根據石油、化工、涂料、油脂、醫藥、染料、食品等行業的需求，研制開發的新型容積式泵，由于該產品可選用不同的材質和其獨特的結構，因此廣泛應用于不同性質，不同粘度的介質輸送。

　　適用介質溫度：-10℃ —200℃。

　　適用介質粘度：1.0cst—300,000cst。

⑵.結構原理

　　nyp系列高粘度內齒泵具有內齒的驅動齒輪（外轉子）帶動內轉子在全封閉的泵體內作同方向轉動，泵體和前蓋的月牙板使吸入口和排出口隔開。轉動時在吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成了液體的輸送。

    高粘度轉子泵主要有內外轉子，軸，泵體，前蓋，托架，密封，軸承等組成。密封有機械密封和填料密封兩種形式，對于高溫、高粘稠度及腐蝕性較強的介質，選用填料密封。

    輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫夾套，工作時通蒸汽保溫融化。泵可配安全閥，當內齒泵或管路系統超壓時，安全閥打開，形成內部回流，保證系統安全。

泵裝置由泵、電機和底座組成。傳動方式有橋式和直聯式兩種。從電機端向泵看，為順時針旋轉。
