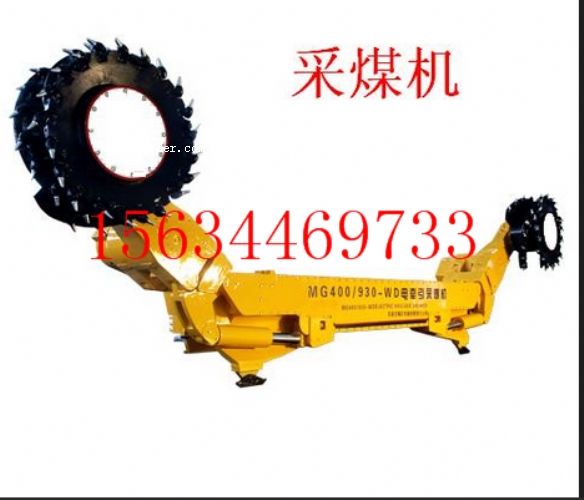

大型采煤機

大型采煤機

    mg100-tp型極薄煤層單滾筒爬底板采煤機是國內最薄的采煤機。機身矮、短、窄，機身高度380mm（局部425mm含底船），機身長3848mm，機身寬910mm，用于煤層厚度為0.5~0.9m，煤質中硬（f≤3），傾角＜300的煤層，當傾角＞150時，機器要增加防滑絞車。

    該機采用液壓傳動、錨鏈牽引、無極調速，一個手把控制主油泵伺服機構進油量大小及方向，從而控制采煤機速度及前進和后退，操作簡單。

    該機具有補液回路、熱交換回路、回鏈敲缸保護、過載保護回路。電機兩端出軸同時帶動牽引部及截裝部，裝煤部保險銷可實現過載保護，截割部離合器可實現截裝部的轉動和停止，采煤機安裝有內外噴霧裝置，截煤時噴霧降塵。電機總功率為100kw，該機牽引速度0~3.2m/min，截割工作滾筒轉速104.6r/min，生產能力75~100t/h，功率大，整機強度高，可靠性高。該機與sgb420/30型刮板輸送機，單體液壓支柱配套使用，可實現極薄煤層普采工作面機械化開采。

    技術參數：

1 采高 450~900

2 傾角（0） ＜300

3 煤層硬度 ≤3

4 生產能力（t/h） 75~100

5 機身長（mm） 4580（底船著地長）

6 機身高 350（局部高395）

7 機身寬 （910不包括牽引鏈輪及滾筒大軸）

8 配套輸送機型號 sgd420/22或sgb420/30

9 機面高度（含底托板30） 38 0 （局部最高點425）

10 輸出功率 100

11 電壓 660

 12 總裝機功率 100

 13 滾筒大軸轉速（r/min） 104.6

 14 下切深度 10~20

 15 滾筒直徑 500~900

 16 截割深度 800  650

 17 牽引方式 液壓錨鏈牽引

 18 鏈條規格 ∮18×64

 19 牽引速度（m/min） 0~3.2

 20 牽引力 117.6(約12噸)

 21 支護形式 單體液壓支柱

 22 降塵方式 內、外噴霧

 23 采煤機重量 7000
