會展中心無線認證上網解決方案

會展中心無線認證上網解決方案

一、會展中心無線覆蓋概述

      近年來，隨著智能終端的普及和使用，越來越多的會展、展覽中心已經開始部署wifi上網覆蓋，無線wifi上網除了可滿足參展商和參觀者對wifi接入互聯網的需求，其實最大的價值在于更深入的加深參展商和參觀者之間的聯系，同時展會主辦方通過提供免費無線wifi上網向參觀人員推送出展示頁面，關注微信公眾號認證上網等方式讓參觀者了解主辦方更多信息，達到更好的互動，同時方便進行二次宣傳推廣。參觀者可利用手機、ipad、筆記本等自帶的智能終端設備接入wifi訪問互聯網，收發電子郵件；分享會議相關主題及內容的照片、聲音、視頻等信息，達到互動的效果，提高參展商或參觀者的體驗。

二、客戶需求分析

基于目前會展、展覽中心無線網絡的建設和應用，通過無線認證的方式對參展商或參觀者進行頁面展示的需求也越來越多。實際證明，不僅可以為會展、展覽中心提供額外的廣告收入，同時也能夠為參展商提供更多展示自己的機會，參觀者通過無線認證頁面能夠快速找到自己所需要的信息，同時也可以方便的訪問互聯網，形成一個多贏的局面。

東莞市杰迪電子科技對目前該會展、展覽中心無線網絡應用的現狀，充分考慮到無線網絡建設及未來運營中可能出現的問題，由杰迪電子科技提供的無線覆蓋認證上網解決方案可以滿足以下需求：

1、在會展所屬區域全面部署無線wifi上網信號覆蓋，從而為參展商及參觀者提供良好的無線網絡接入服務。

2、所有參展商及參觀者通過關注微信公眾號認證接入上網，可以有效的進行二次廣告宣傳和推廣。

3、支持多種認證方式，包括手機短信認證、微信認證、app等認證方式登陸。

4、認證成功后可以實現強制跳轉至會展、展覽中心官網或其他指定網站。

5、用戶第一次認證后，重新連接到無線wifi信號之后不再需要認證。

6、會展內所部署的無線網絡覆蓋區域內，無線信號強度不低于-80db，滿足參展商及參觀者的無線使用需求。

7、無線用戶終端移動時，滿足無縫漫游，可在不同ap間自由切換，用戶無感知。

8、部署方便，維護簡單，同時對整體設備需要易操作易管理，維護簡單，將來增加覆蓋范圍和用戶數量能夠方便的進行擴展升級。

三、方案設計原則

東莞市杰迪電子科技基于多年的產品運營經驗及對無線認證網絡運營需求的深刻理解，針對會展、展覽中心無線認證需求并結合現有產品推出“會展中心無線wifi認證上網解決方案”，從打造一個安裝簡單，管理方便的無線認證上網角度出發，致力于為客戶建設一個高效可靠、運營成本低的商用無線認證上網解決方案，使無線網絡部署輕松、可靠、高效。根據用戶需求及用戶網絡特點，東莞市杰迪電子科技有限公司提供的方案設計遵循以下原則：

1、高可靠性，無線網絡運行的穩定可靠是接入認證系統正常運行的關鍵保證，在網絡設計中選用高可靠性網絡產品，合理設計網絡架構，適合7×24不間斷運行；

2、技術先進性和實用性，在保證滿足無線接入認證的同時，又要體現出接入認證系統的先進性，充分考慮到系統應用的現狀和未來發展趨勢，能夠方便的對功能進行擴展；

3、標準開放性，支持國際上通用標準的網絡協議、支持中國移動wlan業務portal協議規范，有利于保證與其它網絡及設備之間的平滑連接互通，以及將來網絡的擴展；

4、靈活性及可擴展性，根據未來業務的增長和變化，網絡及設備可以平滑地擴容和升級，并在擴容和升級過程中最大程度的減少對網絡架構和現有設備的更換調整；

5、可管理性，對網絡狀況實行集中監測、分析，具有對接入用戶、設備、網絡、流量等進行統計分析和管理的功能。

四、 無線網絡覆蓋解決方案

本方案是為會展中心提供高密度的無線覆蓋上網，方便參展商和參觀者利用手機、筆記本、電腦等智能終端設備通過無線wifi連接到互聯網，能夠實現便捷、靈活、穩定和大容量的無線網絡。網絡穩定可靠、安全性好，具有高接入容量和并發客戶端容量，同時安裝簡單、易操作，無線ap設備安裝好后無需單獨配置，通電工作后由ac控制器進行統一配置及控制。

1、會展無線覆蓋方案拓撲圖

2、無線網絡組成示意圖

3、方案描述

如上圖所示，主要組網架構是：多條寬帶接入至企業認證網關與千兆核心交換機相連、下聯poe交換機，poe交我機連接各個區域無縫漫游型無線ap。企業認證網關集成ac控制器、認證上網、路由等功能。對所有無縫漫游型ap進行集中配置和管理，所有線路需要采用國標超五類網線傳輸。

4、設備功能說明

企業認證網關：集成路由、ac控制、認證三合一功能。支持用戶訪問數據統計分析、云平臺遠程管理，支持帶寬管理、流量精細分配，防止任意下載。搭配本公司的ap可實現無縫漫游、負載均衡、ap追蹤、多業務vlan隔離。支持微信認證、app等多種認證方式接入。

poe交換機：無線ap接入、一根網線實現數據傳輸及供電作用等。

漫游型ap：無線終端用戶接入、無線信號發射作用。

5、客人上網訪問流程

參展商及參觀者通過智能無線終端連接到會展無線wifi信號后，通過漫游型無線ap將客人流量直接轉發到poe交換機上，然后通過交換機接入到企業認證網關，由企業認證網關自動分配ip地址，并將認證頁面下發到用戶終端，無線用戶通過認證后方可訪問互聯網。

五、無線覆蓋設備清單

1、et908企業級路由器

2、jd3000企業認證網關

3、核心千兆交換機

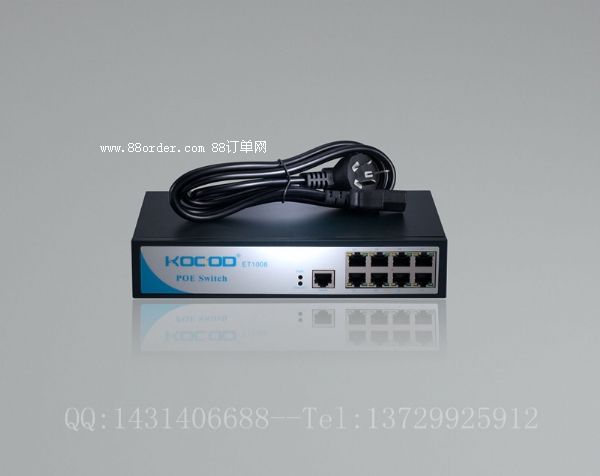

4、et1008 poe交換機

5、et943無縫漫游型ap
