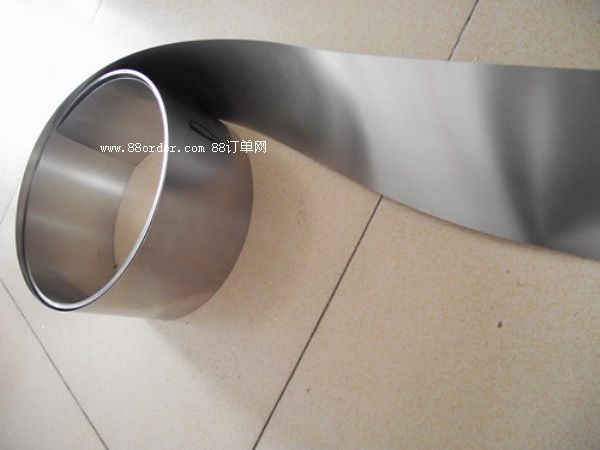

供應4J58帶材4J58帶料鐵鎳膨脹合金卷帶

鐵鎳定膨脹合金4j58

 介紹

 4j58是在室溫至600°c溫度范圍內，具有一定膨脹系數的合金。在環境溫度下與鋼和鑄鐵的膨脹系數基本一致，且有良好的加工性能。在長期使用中尺寸穩定性好，并有一定的耐蝕性。

 在氫氣或真空中加熱到900℃±20℃，保溫1h,以不大于5℃/min速度冷至200℃以下出爐。

 產品特性

 密度：8.32g/cm3

 4j58合金具有良好的熱加工性能和冷加工性能

 良好的焊接性能

 合金為穩定的奧氏體組織

 晶粒度4~6級，在同一個磁場內不允許出現3個級別的晶粒

 零件在刨、磨加工時，應進行多次反復熱處理，以達到均勻組織，消除內應力，保證長期使用中尺寸穩定性

 4j58表面可以噴砂、拋光、酸洗。

 合金具有良好切削加工、磨削、磨削以及刻線性能。

 應用

 該合金性能穩定，主要用來制作在室溫（20°c）傳遞標準長度的精密線紋尺（標準尺），以及制作固定在坐標鏜床床身上的刻線尺。在生產及驗收時應特別注意碳及其他雜質的含量，因為它們是造成尺寸不穩定的原因之一。此外，應盡量減小后部工序造成的內應力，適當加長生產周期進行自然時效。

 相近牌號

 n58(法國)，58h-bи(俄羅斯)

 化學成分

 ni=57.5~59.5, fe=余量,

 c≤0.03, mn≤0.60, si≤0.25, p≤0.015, s≤0.015

 標準

 yb/t 5238-1993《線紋尺合金4j58技術條件》
