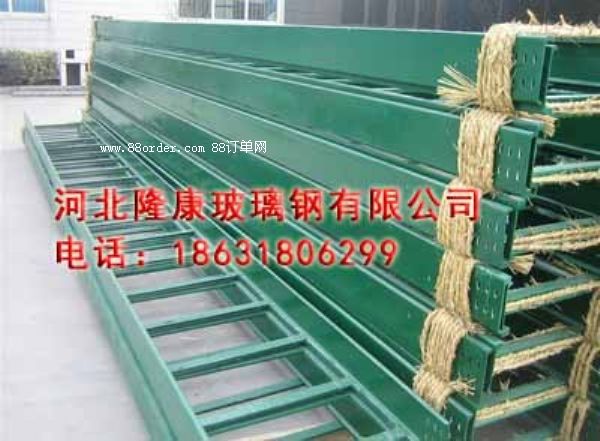

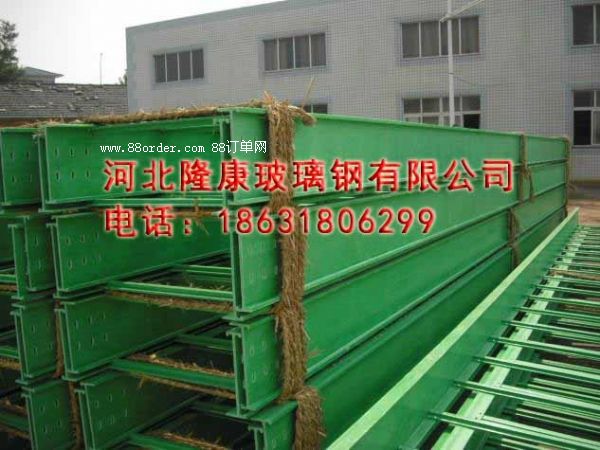

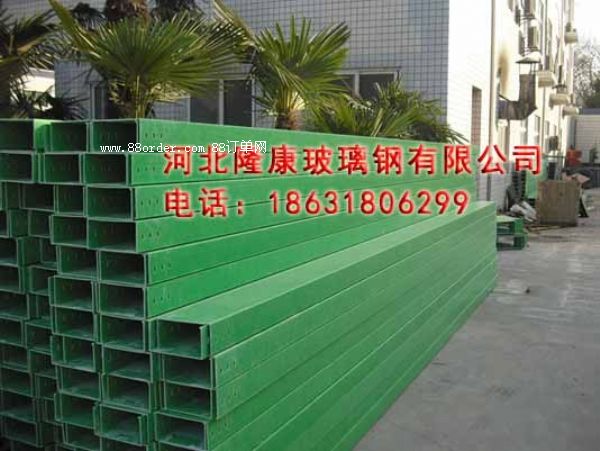

專業供應 玻璃鋼槽式電纜橋架玻璃鋼防腐電纜橋架

一、材質分類：

1. 玻璃鋼拉擠電纜匯線橋架

2. 復合環氧樹脂電纜匯線橋架

3. 鋼制電纜匯線橋架（電鍍鋅、熱鍍鋅、噴塑）

4. 玻璃鋼電纜管箱

二、結構種類：

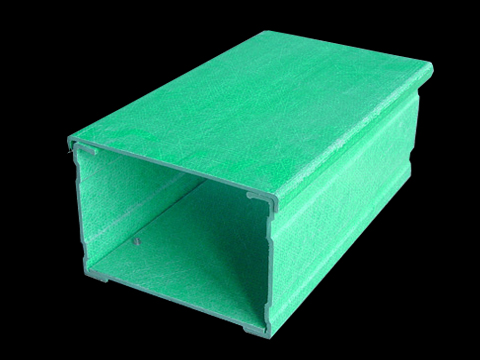

（1）槽式系列　（2）梯級式系列　（3）托盤式系列

三、適用范圍

電纜匯線橋架適用于電壓在10千伏以下的電力電纜及控制電纜，照明配線等室內、室外、架空、電纜溝、隧道電纜的鋪設。

四、結構特點與安裝

電纜匯線橋架具有品種全，適用范圍廣，強度大、重量輕、結構合理、絕緣性能優良且造價低、壽命長、施工簡單、配線靈活、安裝標準、外形美觀等特點。

電纜橋架的安裝可因地制宜，可隨現場要求進行鋪設，如管道鋪設、樓板、梁下吊裝、室內外墻壁、梁壁、遂道、電纜溝壁上的側裝，還可在露天立柱或支墩上安裝。大型多層橋架吊裝時，應盡量采用工字鋼立柱兩側對稱敷設。

（1）橋架槽高度為50、100mm時每端各6只連接孔，高度為150、200mm時每端各12只連接孔。

（2）支撐間距：支撐間距應小于等于載荷曲線允許載荷和支撐跨距。

（3）橋架寬度：選擇電纜橋架的寬度時，應留有一定的備用空間，以便為以后增添電纜線。

（4）隔開放設：當電力電纜和控制電纜較少時，可以在同一電纜橋架內安裝，但中間須用隔板將電力電纜和控制電纜隔開鋪設。

（5）電纜固定：電纜橋架水平鋪設時，橋架之間的連接應盡量設置在跨距1/4處。水平走向的電纜每隔2米設置固定點，垂直走向的電纜每隔1.5米設置固定點。
