深圳貼片機—精準高速穩定貼片機

我公司銷售全新/juki貼片機無鉛回流爐，回流焊機，波峰爐／無鉛波峰爐，接駁臺，上下料機，波峰焊出入板機，smt回流焊，回流爐，smt周邊設備

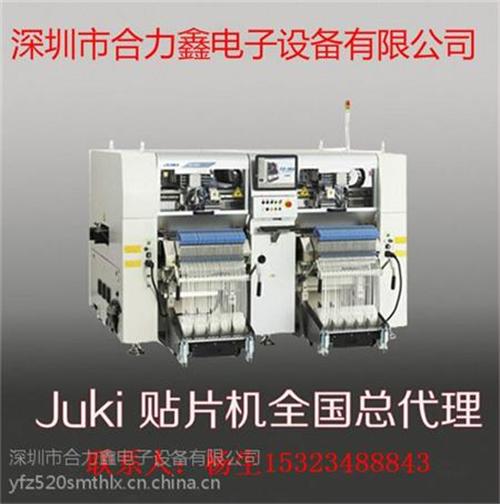

高速貼片機ke-2080r:楊生15323488843

小型元件的高速貼裝能力與 ic或復雜形狀異形元件的高精度貼裝能力兼備的通用貼片機。

■ 芯片元件

 20,200cph（激光識別 / 最佳條件）（0.178秒 / 芯片)

 16,700cph（激光識別 / ipc9850）

■ 高速貼裝性能

■ 高穩定貼裝頭裝置與高分辨率軸控制

■ z/θ獨立控制

■ 高質量無吹氣貼裝技術

■ 廣泛適用于各種元件

■ 采用通用圖像

■ 方便用戶的基本設計

規格：

基板尺寸

m基板用(330×250mm) ○

l基板用(410×360mm) ○

l-wide(510×360mm) ○

e基板用(510×460mm)*1 ○

元件尺寸

激光識別 0402（英制01005）芯片～33.5mm方元件

圖像識別 1.0×0.5mm*2～74mm方元件

或50×150mm

元件貼裝速度

芯片元件 最佳條件 0.178秒/芯片(20,200cph)

ipc9850 16,700cph

ic元件*3 1,850cph

4,600cph*4

元件貼裝精度

激光識別 ±0.05mm（cpk≧1）

圖像識別 ±0.03mm（使用mnvc(選購件)時±0.04mm）

元件貼裝種類

最多80種（換算成8mm帶）*5

reflow-h8全電腦無鉛回流焊機 楊生15323488843

特點：

■windows-xp視窗操作界面,設計兩種控制方式，電腦控制與緊急手動控制，具有安全保障功能；

■采用世界頂級德國技術的加熱方式,熱轉換率極高，相同的爐溫設置可達到比同類機型高出15％的產能,同樣的產能可實現比同類機低15-20℃的爐溫設置進一步減低熱風對pcb板及元器件的微損傷；

■各溫區采用強制獨立循環，獨立pid控制，上下獨立加熱方式，使爐腔溫度準確，均勻，熱容量大

■由于采用獨特的運風方式，四面回風專利設計，消除了導軌對pcb板面受溫不良的影響,對pcb板的加熱,    比同類機型更均勻,更迅速；

■獨有爐膛均風結構,可對爐膛內不同區域因結構不同而引起的風速差做調節,加熱極為均勻；

■采用進口耐高溫馬達、長期使用,品質穩定；

■內置式風冷區,二個冷卻區,冷卻效果極佳；

■冷卻氣體強制排出，空調環境使用，環保省電；

■自帶溫度曲線測試功能(3路測溫系統)；

■配置網帶導軌傳送系統；

■加熱區上蓋可自動打開，方便維護，并配有開蓋安全裝置；

性能指標：

1)機身尺寸5000*1350*1450(mm)

2)起動總功率45kw ,正常工作時消耗功率:8kw

3)控制溫區:加熱區上8,下8,2段風冷區

4)加熱區長度3000mm

5)控溫精度:±1℃

6)pcb溫度分布偏差: ±2℃

7)升溫時間(冷機啟動)25分鐘以內;

8)傳送帶速度:0-1.8m/min

9)傳送帶高度:900±20mm

10)傳送帶寬度:480 mm

11)基板尺寸:w350 mm

12)適用錫膏類型:無鉛焊料/普通焊料;

13)適用元件種類:bga,csp等單/雙面板;

14)停電保護:ups;

15)控制方式:全電腦控制;

16)爐體氣缸頂起;

17)重量：1600kg
