互感器串聯諧振試驗裝置技術方案

產品簡介：      220kv/110kvcvt互感器串聯諧振試驗裝置技術方案被試品對象及試驗要求：

     220kv等級互感器，cvt，電容量0.005-0.01uf，試驗頻率為50hz，試驗電壓不超過153kv。

     110kv等級互感器，cvt，電容量0.01-0.02uf，試驗頻率為50hz，試驗電壓不超過76kv     產品別稱：互感器串聯諧振試驗裝置,cvt串聯諧振     產品特點：9.1.1輸出電壓波形好，回路處于工頻諧振狀態，對工頻基波電流呈低電抗，而對其他諧波電流呈高電抗，有優良的濾波性能。

9.1.2需要電源容量小。由于回路呈諧振狀態，輸出容量是所需電源容量的q倍，品質因數q值可達20～80。

9.1.3當試品發生擊穿，回路失諧，電抗器立即起到限制短路電流作用，回路電流只有正常工作電流的1/q，不會加劇對被試品的破壞。

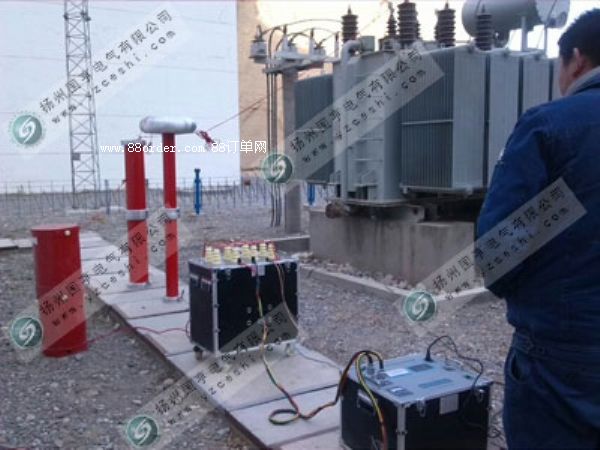

9.1.4互感器串聯諧振試驗裝置為干式組合式串聯諧振裝置，由干式試驗變壓器（勵磁變壓器）和一臺干式電抗器組成。

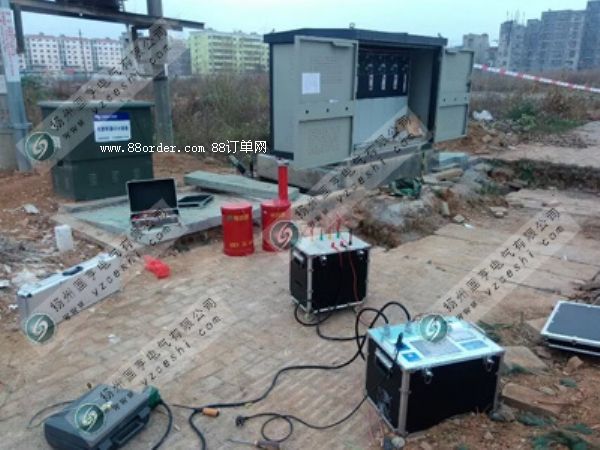

9.1.5本裝置整套設備應為組合式，適合現場使用。

9.1.6調壓控制箱有過流保護功能，過流保護采用撥碼整定。

9.1.7本裝置使用的電抗器應采用連續可調節氣隙的方式,方便的寬范圍的調節其電感值，

9.2串聯諧振升壓設備

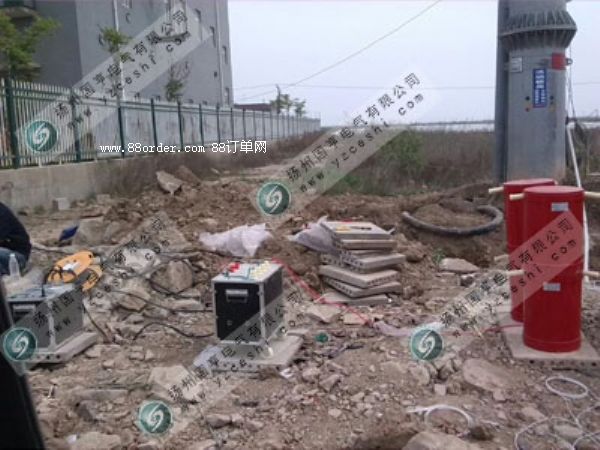

電抗器與勵磁變壓器

9.2.1電抗器的電感值與額定電感值之差不超過額定電感值的-5％～+3％。

9.2.2電抗器絕緣水平能耐受其額定電壓的1.2倍工作頻率電壓作用lmin不發生閃絡、擊穿。

9.2.3電抗器在諧振裝置工作時對應的負荷和時間下，繞組溫升不大于45k。

9.2.4電抗器在額定電壓下，5min內進行兩次高端對地短路放電，整個裝置不發生損壞。

9.2.5電抗器局部放電試驗在裝置自身系統下進行，在額定電壓下不大于10pc。

9.2.6調感電抗器操作性能平穩、靈敏、無卡澀，并可連續可調，氣隙位置指示與電感值有對應關系，指示位置應正確、可靠。

9.2.7電抗器操作系統的連接為軟連接，具有一定的調節范圍。

9.2.8電抗器空載損耗耐壓后值與耐壓前值之比不大于1.02倍。

9.2.9勵磁變壓器的直流電阻、變比、絕緣電阻、介損性能要求符合gb1094.1、gb1094.2、gb1094.5的性能要求。

9.2.10干式勵磁變壓器溫升性能滿足額定容量條件下繞組溫升不大于45k，絕緣不開裂。

9.2.11勵磁變壓器絕緣水平應耐受工作頻率下的1.2倍額定輸出電壓作用5min，不發生閃絡、擊穿。     技術參數：cvt互感器串聯諧振試驗裝置系統配置及其參數：

1. 激勵變壓器jlb-5kva/5/10kv              1臺

a) 額定容量：5kva；

b) 輸入電壓：0-200v，單相；

c) 輸出電壓：5/10kv；

d) 結    構：干式；

e) 重    量：約65kg；

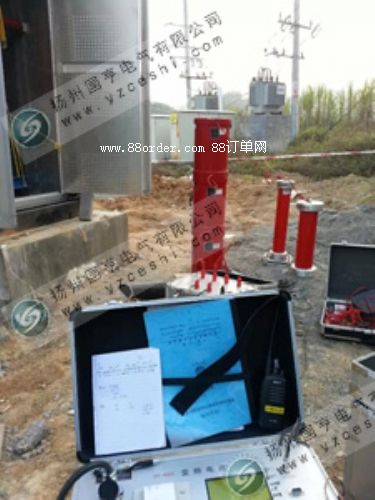

2. 控制箱gh-kzx-5kva/220v                   1臺

a) 額定輸出容量：5kva

b) 工作電源：220±10％v 工頻

d) 輸出電壓：0 – 250v，

g) 額定輸入電流：20a

h) 額定輸出電流：20a

i)  運 行 時 間：額定容量下連續5min

j) 額定容量下連續運行5min元器件最高溫度≤65k;

k) 噪 聲 水 平：≤50db

l）重    量：約15 kg；

3. 可調電抗器 gh-20kva/40kv           4節

a) 額定容量：20kva;

b) 額定電壓：40kv；

c) 額定電流：0.5a；

d) 電 感 量： 200h-600h/單節可調

e) 品質因素：q≥10 (f=50hz)；

f) 重    量：約48kg；

裝置主要技術參數及功能，

1. 額定容量：80kva；

2. 輸入電源：220v，頻率為50hz；

3. 額定電壓：160kv；

4. 額定電流：0.5a；

5. 工作頻率：50hz；

6. 波形畸變率：輸出電壓波形畸變率≤1％；

7. 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

8. 溫    升：額定負載下連續運行5min后溫升≤65k；

9. 品質因素：裝置自身q≥10(f=50hz)；

10. 測量精度：系統有效值1.5級；
