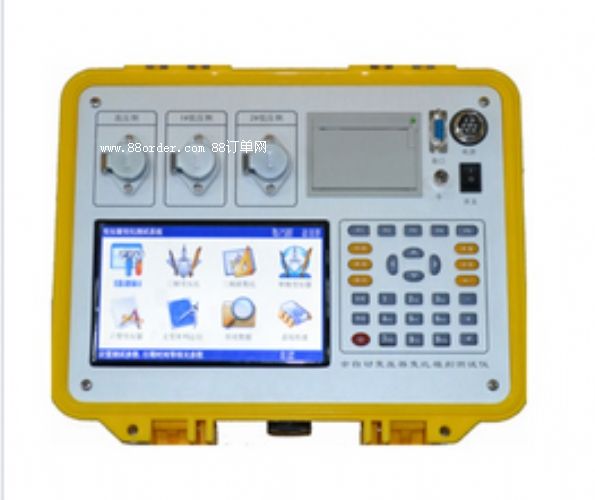

GH-6202全自動變比測試儀

 產品簡介：    全自動變比測試儀區別：全自動變比測試儀根據樣式分為：手持式和臺式，根據測試類型又分為常規型和特種型，常規型主要是三相同測，變比級別盲測，三相匝數比測試、單相變壓器測試、主變并列運行測試、z形變測試，而特種除了滿足以上功能外還新增了斯科特變壓器（t型變）測試、逆斯科特變壓器（t型變）測試，普通款為gh-6202，特種款為：gh-6202b

   全自動變比測試儀采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，最多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。

   全自動變比測試儀采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

   根據iec及國家有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。多功能全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測（不知道被測變壓器的聯結方式及組別的情況下準確測量）、測試主變并列運行狀態的變比測試儀；從根源上測試變壓器并列運行的測試問題，能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術最先進，測試項目最完善，測量參數最全面的變比測試儀。

      產品別稱：變壓器變比測試儀、變壓器全自動變比測試儀，變壓器變比組別測試儀，特種變壓器變比測試儀     產品特點：gh-6202全自動變比測試儀功能：

1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1％）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量ab、bc、ca三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號。

3、變壓器變比測試儀盲測功能：無需選擇接線方式，無需選擇接線組別，測量y/△、△/y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。

4、變壓器變比測試儀分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。

5、抗振性好：軍品接插件的使用增強了抗振性能。

6、革命性地將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。

7、 采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。

8、 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1％，不受工作電源質量的影響。

9、攜帶方便：體積小，重量輕。

10、可選裝內部充電電池，現場無需任何電源，即可完成測試工作。

gh-6202b特種變壓器變比測試儀除滿足以上全部功能外還有以下優點：

1、相角測量功能：準確測量高、低壓側之間的相位角，可以對非整點的變壓器進行變比和角度的測量。

2、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。

3、盲測功能：無需選擇接線方式，無需選擇接線組別，測量y/△、△/y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。

4、變壓器變比測試儀同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。

5、具備主變并列運行情況模擬測試功能，可分析兩臺主變在并列運行時實際情況     技術參數：1、變比測量范圍：0.9~10000。

2、測量速度快：1分鐘內完成三相測試。

3、相位差測試范圍： 0～360°

4、測量精度: 高壓側電壓的測量精度0.05％

低壓側電壓的測量精度0.1％

相角測量精度：0.1°

變比測量精度 0.2％（0.9－1000）

   0.3％（1000－3000）

   0.5％（3000－10000）

5、攜帶方便、適合野外作業。

6、重量：3kg

全自動變比測試儀電池維護及充電注意事項：

1、儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。

2、儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用最好在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。

3、每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

變壓器變比組別測試儀注意事項:

1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。

2．測量接線一定要嚴格按說明書操作，否則后果自負。

3．測試之前一定要認真檢查設置的參數是否正確。

4．最好使用有地線的電源插座。

5．不能在電壓和電流過量限的情況下工作。

6．嚴禁高低壓接反

多功能全自動變比測試儀打印機的使用及注意事項：

1、本儀器所使用打印機是微型打印機，當按下儀器的開關鍵以后打印機的“ pow”和“err”指示燈均閃亮，之后“err”指示燈熄滅，“pow”指示燈常亮。打印機【lf】按鍵是供開發人員調試所用，非開發人員請勿使用。

2、每做完一項試驗，均可將測試結果打印出來，每種項目的數據類型各有不同，此處不一一介紹。在結果查詢時,可根據顯示界面操作提示，將當前正在瀏覽的記錄中的數據打印出來。

3、打印機所用的打印紙是56mm寬的熱敏打印紙，安裝的時候按【△】上方的按鈕掀開打印機的機蓋，將打印紙有熱敏的一面（用指甲劃一下有鉛字跡的一面）朝向打印口（有指示燈一側），按下打印機的機蓋，當聽到機蓋卡好的聲音表示打印紙安裝正確。

撕打印紙的時候請向有指示燈的一側撕打印紙。
