zw32 12 630 20

zw32-12/630-20戶外高壓真空斷路器（以下簡稱斷路器）為額定電壓12kv，三相交流50hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。
本安裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。

1.3 引用標準
斷路器符合《gb/t11022 高壓開關及其控制設備標準的共用技術條件》、《gb1984-89 交流斷路器》《gb1985-89 交流高壓隔離開關和接地開關》和dl404、iec56等標準的有關要求。
2、結構特點

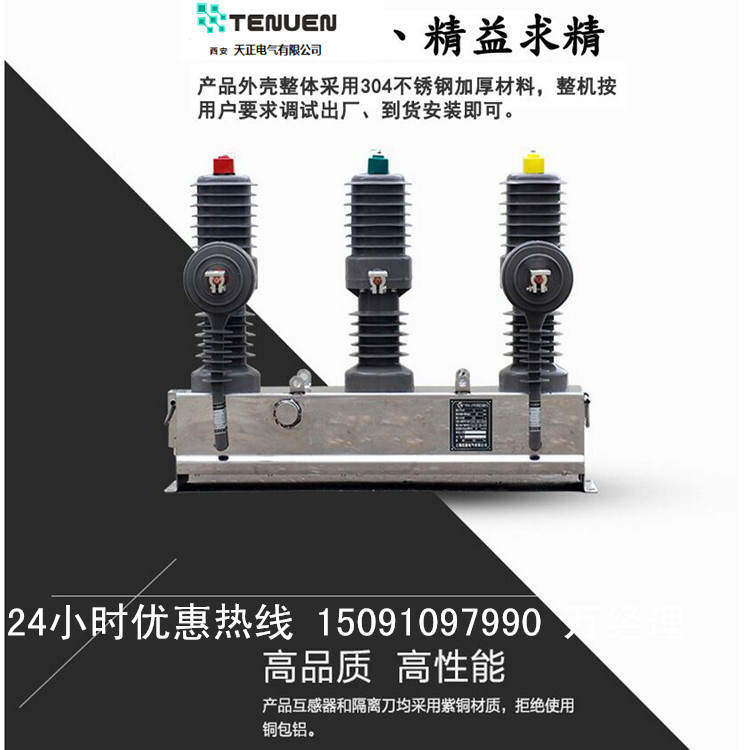

2.1 該斷路器由三相支住、機構箱組成，結構簡單明了，三相支柱及電流互感器采用戶外環氧樹固體或硅橡膠絕緣，具有耐高低溫、耐紫外線、耐老化等優點；采用小型化彈簧操動機構，分合閘能耗低、機構傳動輸出采用主軸滑動方式，無扭力損耗，分合傳動件少，可靠性高；電流互感器安裝于動端出線，二次采用插拔結構，維護更換方便。
2.2 裝有真空來弧室的高壓真空斷路器開斷性能穩定可靠，具有無燃燒、安全、免維護、體積小、重量輕（＜100kg）和使用壽命長等特點。
2.3 斷路器采用全封閉結構，密封性能好，有防潮、防凝露性能，適應于高溫潮濕地區使用。
2.4 斷路器的合、分閘可手動或電動操作及遠方操作。可與控制器配套實現配電自動化，也可與重合控制器配合組成重合器。
2.5 操作機構新穎、簡單、動作可靠、體積小、機械壽命可達1萬次。
2.6 斷路器的安裝方式可采用單桿或雙桿座裝方式。

3、安裝、使用及維護
3.1 開箱后應檢查柱上斷路器絕緣罩有無損壞，產品銘牌、合格證是否與實物相符。
3.2 柱上斷路器投入運行前，應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構所具有的合分閘方式進行試操作，以檢查各項指標是否正確。
3.3 斷路器可以分單桿架設，也可雙桿架設.
3.4 本柱上斷路器因其特殊的設計結構確保用戶在使用中長期免維護。
3.5 用戶不得隨意更換使用與原型號規格不一致的電器元件。
3.6 操作人員應初步了解機構的性能及安裝調整、維護知識，對運行中問題應予以記錄，必要時可通知制造廠家。
4、運輸、驗收及貯存
4.1 運輸
運輸時必須整臺裝入封閉的包裝箱內加以固定。運輸過程中不得翻轉、傾斜，需采取防震措施。
4.2 驗收
用戶收到柱上斷路器后應進行如下工作：
1、檢查包裝是否損壞
2、對照產品裝箱單檢查文件是否齊全、附件及備件是否齊全。
3、檢查柱上斷路器銘牌的技術參數、產品合格證是否符合訂貨要求。
4.3 貯存
本柱上斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內，長期存放應定期檢查環境是否符合要求。裝箱、開箱和保管應在干燥的室內，對產品及各部件要進行核對是否完整和相符。
