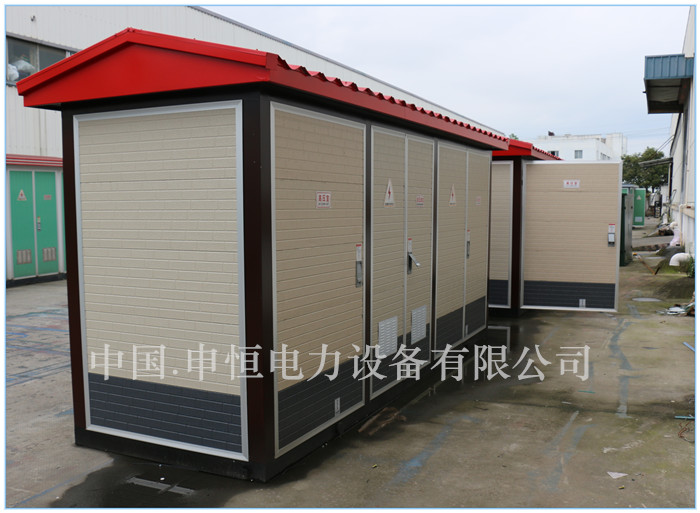

500KVA預裝式變電站/YBW-12歐式箱變/路燈箱變

500kva預裝式變電站/ybw-12歐式箱變/路燈箱變

概述

    ybw、 ybm、ybp系列預裝式變電站，是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套配電裝置，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。

               ybm、ybp系列預裝式變電站，具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建式變電站相比，同容量的箱式變電站占地面積通常僅為常規變電站的1/10～1/5，大大減少了設計工作量及施工量，減少了建設費用。在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。

               ybm、ybp系列預裝式變電站符合sd320-1992《箱式變電站技術條件》和gb/t17467-1998《高壓／低壓預裝式變電站》的標準。

主要技術參數

序 號項 目單位高 壓 電 器變 壓 器低 壓 電 器1額定電壓uekv7.2、126/0.4、10/0.40.42額定容量sekva 目型：200～1250 品型：50～4003額定電流iea200～630 100～30004額定開斷電流a負荷開關400～630a  ka組合電器取決于熔斷器5額定短時

耐受電流(秒)ka（xs）20×(2)200～400kva15～6312.5×(4)400kva6額定峰值

耐受電流ka31.5、50200～400kva15×1400kva15×17額定關合電流ka31.5、50 30×18工頻

耐受電壓1minka相對地及相同32、40油浸：35/5min30隔離斷口34、48干式：28/5min639雷電沖擊kv相對地及相同60、7575 隔離斷口75、857510噪聲水平db 油浸：<55≤300v時2kv干式：<65300, 600v時2.5kv11防護等級  ip23d 12外形尺寸 根據所選變壓器容量和形式，選定不同的外形尺寸。

使用環境條件

1、海拔高度不超過1000m；

2、環境溫度最高不超過+40℃，最低不低于-25℃；

     24小時周期內平均溫度不超過+35℃；

3、戶外風速不超過35m/s；

4、空氣相對濕度不超過90％(+25℃)；

5、地震水平加速度不大于0.4m/s2,垂直加速度不大于0.2m/s2；

6、無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

注：特殊使用條件，訂貨時與我廠協商解決。

結構特點

1、本產品由高壓配電裝置、變壓器及低壓配電裝 置聯接而成，分成三個功能隔室，即高壓室、變壓器室和低壓室，高、低壓室功能齊全。高壓側一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。變壓器室可選擇s7、s9以及其他低損耗油浸式變壓器和干式變壓器；變壓器室設有自起動強迫風冷系統及照明系統，低壓室根據用戶要求可采用面板或柜裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理和提高供電質量。

2、高壓室結構緊湊合理、并具有全面防誤操作聯鎖功能。 變壓器在用戶有要求時，可設有軌道能方便地從變壓器室兩側大門進出。各室均有自-動照明裝置，另外高、低壓室所選用全部元件性能可靠、操作方便、使產品運行安全可靠、操作維護方便。

3、采用自然通用和強迫通風兩種方式、使通風冷卻良好。變壓器室和低壓室均有通風道，排風扇有溫控裝置，按整定溫度能自動啟動和關閉，保證變壓器滿負荷運行。

4、箱體結構能防止雨水和污物進入并采用特種鋼板或鋁合金板制作,經防腐處理,具備長期戶外使用的條件,確保防腐、防水、防塵性能,使用壽命長,同時外形美觀。
