動溜槽 選礦金溜槽砂金分離選礦設備廠

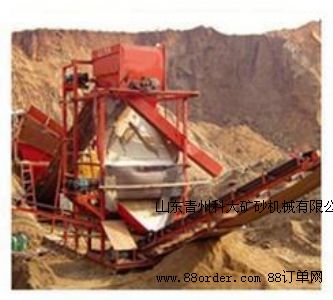

這是在朝鮮的一個工地，原礦為泥巴，所含的黃金為毛細金，普通的固定溜槽不適用，采用的是鼓動溜槽。

鼓動溜槽是在普通固定流槽的基礎上研究出來的一種砂金礦選設備。它綜合了固定溜槽和跳汰機的優點，克服了固定流槽易板結的缺點和跳汰機產率大的不足，從而獲得了產率小而不易板結這一特點。

鼓動溜槽的特點基本上保留了固定流槽原有的特點，而將原有的鐵制底板改為橡膠底板，再加上簡單的曲柄連桿機構，使橡膠底板做上、下往復運動，每個溜格之間類似于跳汰機的隔膜作用。從而解決了溜格的板結現象，提高了金的回收率。由于鼓動溜槽是間斷排出精礦，所以產率非常小，富集比要比跳汰機高幾十倍到幾百倍。

 鼓動溜槽的特點基本上保留了固定流槽原有的特點，而將原有的鐵制底板改為橡膠底板，再加上簡單的曲柄連桿機構，使橡膠底板做上、下往復運動，每個溜格之間類似于跳汰機的隔膜作用。從而解決了溜格的板結現象，提高了金的回收率。由于鼓動溜槽是間斷排出精礦，所以產率非常小，富集比要比跳汰機高幾十倍到幾百倍。

 鼓動溜槽由給礦槽、溜格部分、橡膠底板、推架、搖桿、傳動機構、機架等部分組成。當鼓動溜槽工作時，礦漿首先進入給礦槽，給礦槽的寬度與溜槽寬度相等，底部設計成半圓型，并略低于溜槽床面，起到緩沖和分配礦漿的作用，避免礦漿直接沖擊床面。礦將進入溜槽后進行分選。溜格是由40*40角鋼制成，角鋼一邊與溜槽底部和橡膠板連接成一體，上邊焊接上50mm寬的鋼板，并與水面呈0度夾角，可使在礦漿流動時產生很大渦流。上格板還加工有橢圓孔，相互交錯排列，主要作用是使板下部分沉積層中的輕礦物在鼓動作用下從孔中排出，橢圓孔前部設有擋鐵，防止粗礫石堵塞橢圓孔。
溜槽底板是由天然橡膠制成的，橡膠板的鼓動是由電動機驅動減速機和曲柄連桿機構，使搖桿按一定點搖擺，迫使托架作上、下往復運動，從而橡膠板也就作上、下運動，通過這樣往復運動使礦漿中的輕重礦物分層，沉積層中始終保持松散狀態，有利于重礦物的回收。礦漿經過2400mm長的分選過程，重礦物和金粒沉積在溜格間的底部，經礦物從尾部連續排出。由于在溜格上設計了往復機構，從而使溜槽在長時間的選別過程中一直保持良好的分選狀態
 鼓動溜槽的分選過程是借用了普通固定溜槽和跳汰機兩種設備的基本原理進行的。當物料在縱向水流作用下，礦漿流經具有一定高度和距離并通過精心設計的格條，可以產生旋窩和脈動水流，漩渦的回轉運動不斷地將比重大的金粒及其他重礦物轉送到底層。在那里水流的紊動作用減弱，容積濃度達到很大。因此，輕礦物的大顆粒很難進入，只有細的重礦物顆粒通過間隙進入底層，形成重沙層。由于溜槽精礦不是連續排出，隨著工作時間的增長，溜格間的沉積物越來越致密（即形成板結沉積層）從而影響了礦物的進一步分層，是選別效果逐漸變壞。鼓動溜槽使底板產生鼓動，實質上每個溜格間的橡膠板相似于跳汰機的隔膜，有效的解決了床層板結問題。跳汰機的選礦是在上升水流作用下使床層松散，在下降水流時產生吸入作用，礦物顆粒按比重分層，重礦物鉆隙到底層面被回收。而鼓動溜槽則沒有補充上升水流的作用，也不加入人共床層，而是通過很多長條形隔膜直接作用于沉積礦層和礦漿，隔膜上升階段使礦物顆粒上升，沉積層出于松散狀態，隔膜下降時也產生一定的吸入作用，礦物顆粒按比重分層。自然金比重比脈石礦物大數倍，因此很快鉆隙到底層而被回收。由于受格條的阻擋及自然床層的保護，被回收到底層的自然金不會被礦漿流再次帶走。
