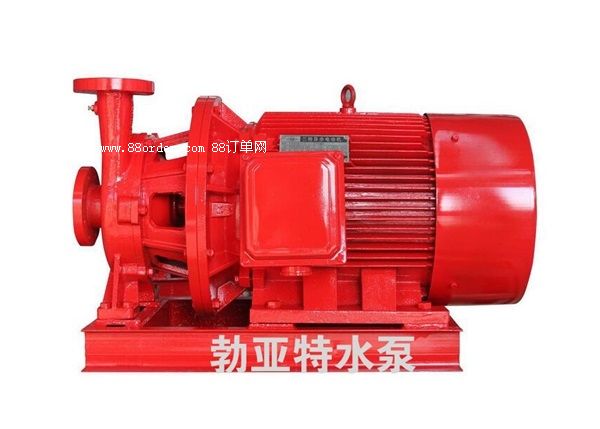

XBD單級離心泵

主要特點：

1.泵結構緊湊、體積小、外形美觀，運行穩定使用壽命長。

2.泵吸入口和吐出口均水平方向，簡化了管路的連接。

3.多級式可根據需要，吸入口和吐出口可安裝成同方向或90度、180度、270度幾個不同方向以滿足不同的連接場合。

4.泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。

5.泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。

產品用途：

   xbd-wl型消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水、高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。

結構說明

   xbd-wl型單吸單級消防泵由電機和泵兩部分組成，泵和電機同軸，泵機構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座、便于安裝，增加泵運行穩定性。泵密封采用機構密封，具有密封可靠，無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6mpa壓力設計，管路配套方便。

   xbd-l型單吸多級分段式消防泵由電機和泵兩部分組成，電機為y行三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正，泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分可由軸、葉輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封，用戶可根據需要選擇。
