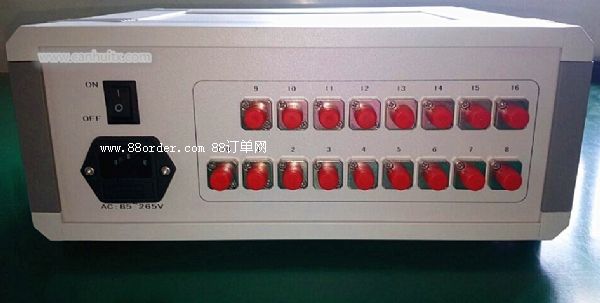

1X16臺式光開關

產品描述：

       ch-fsw-1xn臺式光開關是一種光路控制器件，有著控制光路和轉換光路的作用。在光通信應用中具有重要作用。光開關主要應用于光傳輸系統中的多路光監控、lan多光源/探測器自動換接以及光傳感多點動態監測系統光測試系統中用于光纖、光器件、網絡和野外工程光纜測試；光器件裝調。

產品特點：

●具有插入損耗小，切換速度快等特點

●光開關內部電路自檢測，故障報警告知。

●機箱為儀表鋁型材殼體，實驗室理想的選擇。

●采用 lcd 顯示屏,直觀的顯示光路狀態,方便用戶的操作

●可通過面板按鍵和串口指令兩種方式進行光路切換設置

●可通過串口指令鎖定按鍵操作

參數指標：



 參數





 參數值





 型號





 ch-fsw-1xn







 插入損耗





 1





 64





 typ：0.5

 db    max：1.0 db





 typ：1.0

 db   max：1.5 db





 工作波長





 532~1064

 nm





 1260~1650

 nm





 （可定制）





 測試波長





 532/650/780/850/980  nm





 1310/1490/1550/1625

 nm





 （可定制）





 回波損耗





 mm ≥ 30   sm ≥ 50





 信道串?dāng)_





 mm ≥ 70   sm ≥ 70





 偏振相關損耗





 ≤0.50

 db





 波長相關損耗





 ≤0.25

 db





 溫度相關損耗





 ≤0.25

 db





 重復性





 ≤0.02

 db





 開關壽命





 107

 次





 切換時間





 ≤10

 ms





 傳輸功率





 ≤500

 mw





 工作電壓





 ac：220v







 工作溫度





 0 ℃ ~ +70 ℃





 存儲溫度





  -40 ℃ ~ +85 ℃





 機箱外形尺寸





    267*220*105













訂購信息 ： ch-fsw-1xn-a-b-c-d





































































                  電話：0771-3809517                                     地址：南寧市高新區科園大道33號a座5樓















 通道數(n)





 測試波長





 光纖類型





 保護套管





 連接頭





 n:1~128





 850:850nm

 1310:1310nm

 1550:1550nm

 1310/1550:1310nm/1550nm

 x:others





 sm:sm,9/125

 m5:mm,50/125

 m6:mm,62.5/125





 25::250um

 90:900um

 x:others





 oo:none

 fp: fc/pc

 fa: fc/apc

 sp: sc/pc

 sa: sc/apc

 lp: lc/pc

 la: lc/apc

 x:others
