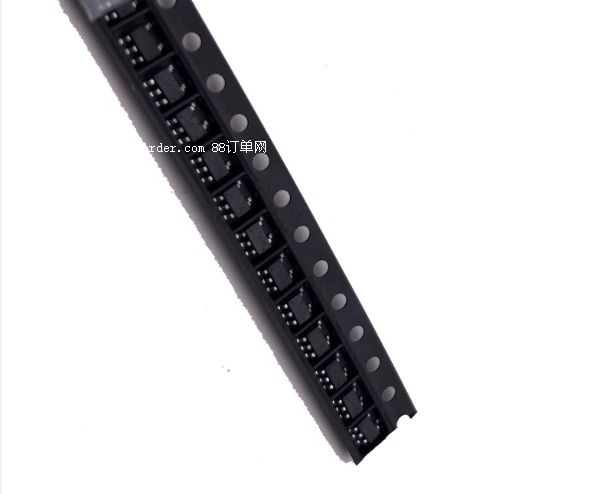

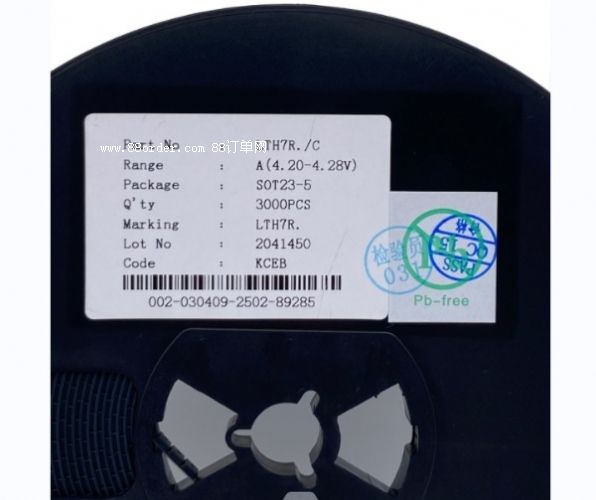

4054原裝現貨LTH7R電池充電管理芯片

lth7r座充充電管理 ic

一、 概述

lth7r.是恒流/恒壓座充充電器芯片，主要應用于單節鋰電池充電。無需外接檢測電阻，其內部為 mosfet結構，因此無需外接反向二極管。

lth7r.在大功率和高環境溫度下可以自動調節充電電流以限制芯片溫度。它的充電電壓固定在 4.2v，充電電流可以通過外置一個電阻器進行調節。當達到浮充電壓并且充電電流下降到設定電路的 1/10 時，lth7r.自動終止充電過程。當輸入電壓移開之后，lth7r.自動進入低電流模式，從電池吸取少于 2ua 的電流。當 lth7r.進入待機模式時，供電電流小于 70ua。

lth7r.還可以監控充電電流，具有電壓檢測、自動循環充電的特性，并且具有一個指示管腳指示充電終止狀態和輸入電壓狀態。

二、 特性

 可達 500ma的可編程充電電流

 無需外接 mosfet、檢測電阻、反向二極管

 恒流/恒壓模式操作，具有熱保護功能

 可通過 usb端口為鋰電池充電

 具有 1％精度的預設充電電壓

 待機模式下電流為 70ua

 2.9v涓流充電電壓

 軟啟動限制了浪涌電流

 采用 sot23-5封裝

三、 產品應用

 手機、掌上電腦、mp3播放器

 藍牙耳機

四、 應用線路

五、 管腳圖及功能說明

prog vcc

5 4

符號

名稱

功能說明

1 chrg 充電指示端

2 gnd 地

1 2 3 3 bat 充電電流輸出端

4 vcc 電源輸入端

chrg gndbat

sot23-5 5 prog 外部編程充電電流端

六、 絕對最大額定值

參數 符號 額定值 單位

輸入電源電壓 vcc 7 v

prog 電壓 vprog vcc+0.3 v

bat 電壓 vbat 7 v

chrg 電壓 vchrg 7 v

bat 短路 continuous

熱阻 θja 250 ℃/w

bat 電流 ibat 500 ma

prog 電流 iprog 800 μa

最高結溫 tj 110 ℃

儲藏溫度 ts -65 to +125 ℃

焊接溫度（不超過 10 秒） 260 ℃

 充電電流外部編程：prog（引腳5）：恒流充電電流設置和充電電流監測端。從prog管腳連接一個外部電阻到地端可以對充電電流進行編程。在預充電階段，此管腳的電壓被調制在 0.1v；在恒流充電階段，此管腳的電壓被固定在 1v。在充電狀態的所有模式，測量該管腳的電壓都可以根據下面的公式來估算充電電流：

七、電氣特性（vin=5v；tj=25℃，除非另有說明）

符號 參數 條件 最小值 典型值 最大值 單位

vcc 輸入電源電壓 4.5 5.0 5.5 v

icc

輸入電源電流 充電模式（3），rprog=10k 50 300 μa

待機模式（充電終止） 70 μa

關斷模式（rprog未連接，

vcc﹤vbat，vcc﹤vuv） 38 100 μa

vfloat 可調輸出（浮充）電壓 ibat=30 ma，ichrg=5 ma

a：4.2-4.28v； b：4.17-4.205v 4.16 4.24 4.28 v

ibat

bat 端電流 rprog = 10k,電流模式 90 110 130 ma

rprog = 2k,電流模式 465 500 535 ma

vbat=4.2v，待機模式 0 +/-1 +/-5 μa

關斷模式, rprog未連接 +/-0.5 +/-5 μa

休眠模式，vcc=0v +/-1 μa

itrikl 涓流充電電流 vbat﹤vtrikl，rprog = 10k 15 ma

vtrikl 涓流充電閾值電壓 rprog = 10k，vbat rising 2.8 2.9 3.0 v

vuv vcc 欠壓鎖定閾值 vcc 從低到高 3.8 v

vuvhys vcc 欠壓鎖定滯后 vcc 從高到低 200 mv

vasd vcc-vbat 閾值電壓 vcc 從低到高 100 mv

vcc 從高到低 30 mv

iterm c/10z 終止電流閾值 rprog = 10k(4) 0.1 ma/ma

rprog = 2k 0.1 ma/ma

vprog prog 端電壓 rprog = 10k,電流模式 0.9 1.03 1.1 v

δvrechrg 電池閾值電壓 vfloat - vrechrg 150 mv

tlim 熱保護溫度 130 ℃

注：

1、 超出最大工作范圍可能會損壞芯片。

2、 超出器件工作參數極限，不保證其正常功能。

3、 電源電流包括 prog端電流（大約 100ua），不包括通過 bat端傳輸到電池的其他電流 。

4、 充電終止電流一般是設定充電電流的 0.1 倍。

八、 波形圖

浮動電壓vs電源電壓 充電電流vs電源電壓

涓流充電電流vs電源電壓 浮動電壓vs溫度

九、 封裝尺寸圖

sot23-5

規格

尺寸 英寸 毫米

最小值 最大值 最小值 最大值

a 0.110 0.120 2.80 3.05

b 0.059 0.070 1.50 1.75

c 0.036 0.051 0.90 1.30

d 0.014 0.020 0.35 0.50

e — 0.037 — 0.95

f — 0.075 — 1.90

h — 0.006 — 0.15

j 0.0035 0.008 0.090 0.20

k 0.102 0.118 2.60 3.00
