鑄鐵鑲銅閘門。方閘門和圓閘門

手機號碼：一八九零三二九八九八五  聯系人：郎占勇先生

【18903298985】

鑄鐵鑲銅閘門1、形式�﹁T鐵鑲銅閘門 2、結構��      本設備主要由啟閉機、鑄鐵閘門�ｉT框、閘板、閘桿�ばňo裝置、密封座、吊耳等部件組成。密封面上鑲有銅嵌條�ケＷC了密性和耐久性�ゾ糜媚�損后�ゲ⒖赏ㄟ^楔形壓塊高度來保證正常工作。具有結構合理、封閉性好�グ惭b、調整、使用、維護方便、性能可靠等特點。

鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。工作場所：室外。安裝形式：洞口式。主要用于城市給水排水﹑化工防洪﹑水利等水工構建物﹑出水口﹑作流道切換或截斷水流之用。

鑄鐵鑲銅閘門主要技術參數

鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。 1）門框由鑄鐵整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲入青銅密封面。 2）門體為整體鑄造的方形或圓形平板，并在迎水面自帶字形的加強筋，加強筋的數量視閘門規格大小而定，一般間距為250-350mm之間，門體平面精加工并帶有鑲銅條的槽，以便鑲入青銅密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端有吊耳，吊耳為鑄鋼，門體與吊耳的兩接觸面精加工之后用螺栓固定，吊耳的銷軸孔用鏜床加工。 3）導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲入青銅，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。 4）鍥緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。為達到雙向止水效果，在閘門上下增設楔緊裝置。 5）密封面采用銅條或銅圈分別鑲入門框和門體的槽內，密封面應保證門框和門體之間的密切配合。 6）絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。 7）所有鑄鐵部件的最小厚度>20mm。 8）門框、門體按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度不大于構件長度的1/1500，導軌的拉伸、壓縮和剪切強度的安全系數不小于5。 9）所有鑄件都進行高溫回火處理，關鍵部位采用樹脂砂造型。

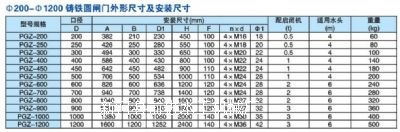

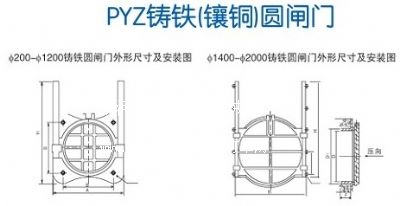

外形及安裝尺寸

鑄鐵鑲銅閘門安裝及調試 1﹑設備到現場后應對照送貨單單獨檢驗閘門是否完整，有無損壞。 2﹑檢查閘門安裝位置及土建尺寸是否與圖紙相符。 3﹑安裝時必須分四部分安裝 4﹑首先門框的安裝：安裝前，先與預埋鋼板焊接固定，此時門框兩側須平行且應與底框及上部框架垂直，門框安裝好后進行二次澆注，二次澆注一定要封實，不能有滲水現象，待混凝土養護后方可使用。門框安裝時應保證導軌面在鉛垂線上，其傾斜度不大于1//1000。保證其平面度及對角線誤差不超過標準規定。

鑄鐵鑲銅閘門使用與維護:

使用手動啟閉機時,要用力均勻,不要在關閉時用力過猛以防損傷定位裝置。 2、要定時給絲桿及啟閉機加潤滑油脂。 3、每年需對閘門作一次油漆、防腐處理。 4、對于非雙向閘門不可承受純反向水壓。

鑄鐵鑲銅閘門在鑄鐵閘門的基礎上又加上了銅質的表面，這樣就有效的避免了鑄鐵閘門的生銹腐蝕問題，保障了鑄鐵閘門的使用壽命，對于鑄鐵閥門技工來說需要掌握鑄鐵閘門的安裝技巧。

　　第一步，首先要將鑄鐵鑲銅閘門直接焊接在預留孔四側的預埋板上。要確保焊接過程的專業性和牢固性。

　　第二步，需要將對應的啟閉機按照閘門的位置也焊接在預埋板上。

　　第三步，要保證傳動螺桿、啟閉機和閘門這三種設備能夠在同一個直線上。直線度為千分之一。這一點在安裝時候要把握好。

　　第四步，預留孔和閘門之間的空隙要用混凝土填實。并且填好后對于閘門和啟閉機空隙間的混凝土要及時清除，以免凝固后影響啟閉機的開啟與閉合，另外還需要確定設備的總重量。

鑄鐵鑲銅閘門安裝說明：

閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后（使用前）應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。

閘門安裝采用整體安裝，將閘板與閘框的封水面間隙調到0.3mm以下后，進行二期澆筑，在澆注混凝土時，必須保證閘門閘框處于鉛垂狀態，流進閘板、閘框、楔鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。

閘門啟閉時，應注意閘板的上下極限位置，以免損壞閘門或啟閉機，閘門在啟閉過程中應檢查閘門升降有無卡阻

閘板與閘框為偶件配合，在多組運輸和安裝時，切勿互換。
