德國OSKAR SCHWENK OD兩點式柱塞規測內徑

od柱塞規是一款機械型、兩點接觸式內徑測量系統，適合于手動和自動測量。每一個測量規都是根據指定的直徑和相應的公差特別訂做。

od柱塞規可以訂做的尺寸從1.6到800mm，除了測直徑外，也可以檢測直徑的外形，如真圓度和圓柱度，柱塞規測量值的顯示，通過顯示表顯示，顯示表可先用機械表、數顯表或電子探頭。應用：

od柱塞規是一款穩定的、操作簡單的內徑測量儀。

優點：

* 高精度

選擇內徑量儀的精度，主要看它的重復精度。od柱塞規的重復精度為0.5~1um

* 操作簡單

od柱塞規測量內徑時，不需要通過顯示表查找反轉點，因此操作簡單，對操作人員沒有技術要求。

* 高測量穩定性

od柱塞規，為被測孔量身訂做，測量過程中自動對中，因此，沒有人為誤差

* 快速測量過程

將柱塞規塞入到被測孔中，即可馬上讀出測量值，因此，使用od柱塞規可在短時間內完全大批量零件的測量。

* 靈活性

所有od柱塞規的測頭與手柄的連接都是m11*0.75，所以靈活性很大，手柄可接所有的柱塞規。另外，也可以選擇帶角度的手柄或測量深度延長桿，以滿足不同的測量需求。

* 無傾斜

od柱塞規測頭的圓柱面設計，可保證測量過程中，無傾斜。

* 耐用，使用壽命長

od柱塞規測頭選用加硬工具鋼，磨削加工到所需的直徑，因此，非常適合于加工中使用。

如果客戶有需要，測頭也可采用鍍鉻，更耐磨損。

測頭的接觸部分采用鎢鋼測球，錐形測針的材料為鎢鋼。

* 校正簡單

od柱塞規的校正，通常在測量前進行，只需要使用環規或千分尺就可以校正。

功能：

對中

在孔內測量時，od柱面的表面線與測量儀自動對中。od柱面的長度根據直徑的大小選定，以獲取理想的對中效果。

測量行程的轉移

帶有測量觸點的探頭置于柱塞規中。探頭被錐形的測針分開，測針的材質為耐磨擦的鎢鋼。

與被測物的測量觸點移動，將移動量轉移錐形測針，隨著測針的移動，移動量會直接在與之接觸的顯示表上顯示出來。錐形測針通過精密磨削加工而成，很好的保證的測量精度。

結構:

od柱塞規測量系統包括以下部件：

顯示表（機械表、數顯表、電子探頭）
手柄，手柄的螺紋接頭為m11*0.75，適合于所有的od柱塞規
柱形測頭，測頭采用加硬的工具鋼經過磨削而成，同時，也可按靠客戶需要，鍍鉻，柱 形測頭的尺寸根據孔徑和公差訂做，測頭內包括延長桿和錐形測針
設定環規,進行校正
可選項:深度止位規
可選項:測量深度延長桿

基本設計:

根據被測孔不同，柱塞規分三種設計，標準孔、通孔和盲孔。這三種的區別的是接觸測頭與柱塞規底部的距離h值。

標準型的h值

標準型適合于通用測量。

h=10mm

這種適合于通孔



































h=1或1.5mm

這種適合于盲孔或有軸臺的孔







































測頭接觸部分可選用的材料

鎢鋼

鍍鉻

紅寶石

陶瓷

鉆石

樹脂（塑料的一種，用于拋光面）

根據被測孔的材料和表面，可選擇以上特殊材料

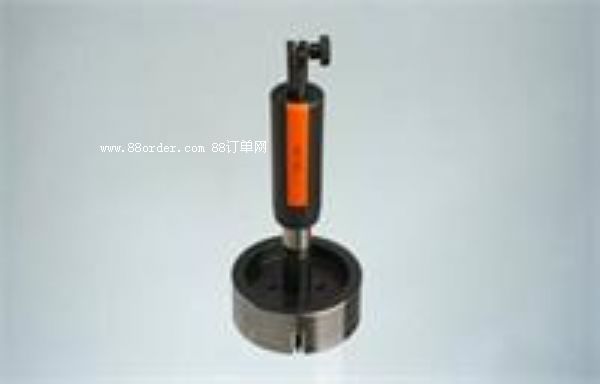

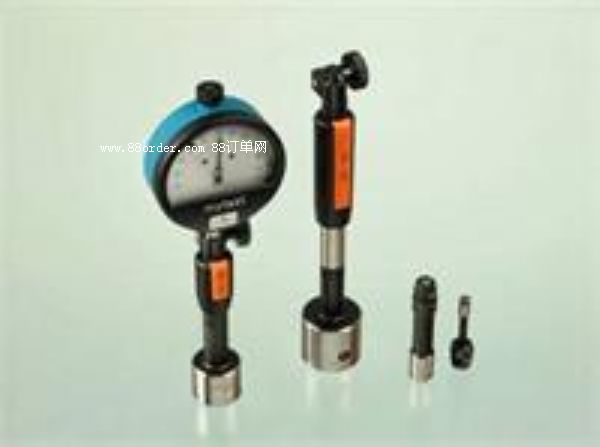

實例圖







基它od規

　

十字架測頭

為了確保測量的準確性及操作的方便，130mm以上的測頭設計成十字架式。

130~500mm盲孔的直徑測量可選配短的對中板。

















特殊設計：

為了適應各種測量，od柱塞規內徑測量系統提供了多種選擇。

-          加大或減小測量行程

-          更小的測量公差

-          測頭接觸部分選用特別材質，如合成物、陶瓷、紅寶石、鍍鉻等

-          測頭接觸部分可根據客戶需要設計成特殊形狀，如加大直徑的磨菇型觸頭、錐形觸頭等

-          測頭圓柱面鍍鉻

-          特殊倒角，如用于自動測量

-          用于多邊形工件的三點設計柱塞規

-          其它特殊測量方案，如錐度測量時，采用一個測頭內多個測量軸。如平行距離測量，用于測量溝槽或輪廓。

配件

手柄：

-          不同長度

-          夾持柄徑為8 h6或3/8”

-          用于電子探頭等

-          帶反彈裝置，收回測量力

深度延長桿

延長桿采用鍍鎳材料，用于測量較深的孔。大于4mm的孔適用

角度配件

用于較難到達的內徑的測量

深度止位塊

用于特殊深度內徑的測量，采用深度止位塊，可獲取更高的穩定性

測試臺

用于靜止測量



浮動手柄

適合于自動測量站和自動測量臺

規格：



量測范圍     mm	重復精度        mm	指示范圍    mm	標準型測量點高  h mm	型號	通孔型測量點高  h mm	型號	肓孔型測量點高  h mm	型號
2.5 - 6	0.001	0.15	1.5	300 00000	6	300 00002	1	300 00001
6.1 - 12	0.0005	0.2	2.5	301 00000	10	301 00002		301 00001
12.1 - 20				302 00000		302 00002		302 00001
20.1 - 30			3.5	303 00000		303 00002	1.2	303 00001
30.1 - 40				304 00000		304 00002		304 00001
40.1 - 60				305 00000		305 00002		305 00001
60.1 - 80	0.001		4	306 00000		306 00002		306 00001
80.1 - 100				307 00000		307 00002		307 00001
100.1 - 110				308 00000		308 00002		308 00001
110.1 - 120				309 00010		309 00012		309 00011
120.1 - 130				310 00010		310 00012		310 00011
130.1 - 140	0.002	0.2	7	311 00001	18	311 00000	6	311 00002
140.1 - 150				312 00001		312 00000		312 00002
150.1 - 160				313 00001		313 00000		313 00002
160.1 - 170				314 00001		314 00000		314 00002
170.1 - 180				315 00001		315 00000		315 00002
180.1 - 190				316 00001		316 00000		316 00002
190.1 - 200				317 00001		317 00000		317 00002
200.1 - 300				318 00001		318 00000		318 00002



軸-Ø	h(mm)	十字型測頭	h(mm)	十字型測頭
1301-140	7	31100001	18	31100000
1401-150	7	31200001	18	31200000
1501-160	7	31300001	18	31300000
1601-170	7	31400001	18	31400000
1701-180	7	31500001	18	31500000
1801-190	7	31600001	18	31600000
1901-200	7	31700001	18	31700000
2001-300	7	31800001	18	31800000
