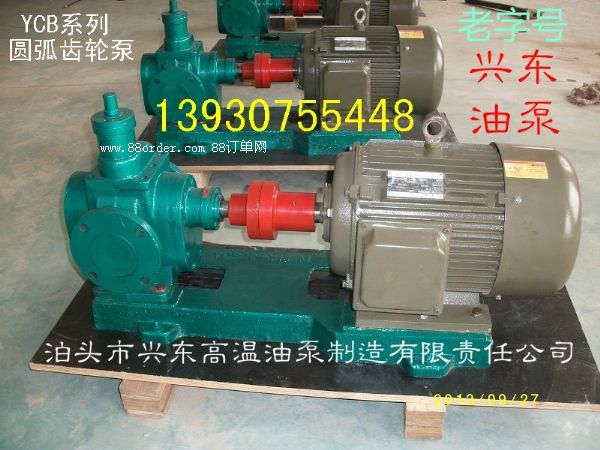

(一).ycb系列圓弧齒輪泵（圓弧泵）結構特征
本系列齒輪泵設有安全閥作為超載保護，安全閥的全回流壓力是泵額定排出壓力的1.5倍左右，也可在允許排出壓力范圍內，在本安全閥不作減壓閥長期工作的前提下，需要時可在管路上，根據實際需要進行調整，另行安裝。
該泵主要有軸端、泵體、泵蓋、齒輪、軸承套、軸密封等組成。從主軸外伸端向泵看，為順時針旋轉。輪與漸開線齒輪相比最突出的優點是齒輪嚙合過程中齒廓面沒
有相對滑動，所以齒面無磨損，運轉平穩，沒有因液現象，噪音低、效率高、壽命長。本系列泵是采用雙圓弧正弦曲線齒形制造而成，擺脫了傳統設計的束縛，使得
齒輪泵在設計、生產和使用上進入了一個全新的領地。
泵軸端密封設計為機械密封和填料密封兩種形式，屆時用戶可根據具體使用情況和要求具體確定。
(二).ycb系列圓弧齒輪泵用途
適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s(5-1500cst)的潤滑油或性質類似潤滑油的其它液體介質，而且用于液壓傳動系統。
(三).ycb系列圓弧齒輪泵應用范圍
①在液壓傳動系統中，作提供液壓動力的液壓泵；
②在輸油系統中可用作傳輸、增壓泵；
③在燃油系統中可用作輸送、加壓、噴射的燃油泵；
④在一切工業領域中，均可作潤滑油泵用。
ycb系列圓弧齒輪泵性能參數表
| 型號 |
流量 q |
轉速 n r/min |
排出壓力 p mpa |
必需汽 蝕余量 r m |
效率 η ％ |
電動機 | ||
| m3/h | 頻率 hz |
功率kw |
型號 | |||||
| ycb0.6-0.6 | 0.6 | 910 | 0.6 | 5.5 | 32 | 50 | 0.75 | y90s-6 |
| 1.0 | 1390 | 50 | 0.75 | y80l2-4 | ||||
| 0.7 | 1130 | 60 | 0.75 | y90s-6 | ||||
| 1.2 | 1710 | 60 | 0.75 | y80l2-4 | ||||
| ycb0.6-1.6 | 0.6 | 910 | 1.6 | 7.0 | 70 | 50 | 1.1 | y90l-6 |
| 1.0 | 1400 | 50 | 1.5 | y90l-4 | ||||
| 0.7 | 1130 | 60 | 1.1 | y90l-6 | ||||
| 1.2 | 1710 | 60 | 1.1 | y90s-4 | ||||
| ycb1.6-0.6 | 1.6 | 910 | 0.6 | 5.5 | 42 | 50 | 0.75 | y90s-6 |
| 2.5 | 1400 | 50 | 1.1 | y90s-4 | ||||
| 1.9 | 1130 | 60 | 1.1 | y90l-6 | ||||
| 3.0 | 1710 | 60 | 1.5 | y90l-4 | ||||
| ycb1.6-1.6 | 1.6 | 940 | 1.6 | 7.0 | 71 | 50 | 2.2 | y112m-6 |
| 2.5 | 1440 | 50 | 4 | y112m-4 | ||||
| 1.9 | 1150 | 60 | 2.2 | y112m-6 | ||||
| 3.0 | 1750 | 60 | 4 | y112m-4 | ||||
| ycb3.3-0.6 | 3.3 | 940 | 0.6 | 5.0 | 60 | 50 | 1.5 | y100l-6 |
| 5.0 | 1420 | 50 | 2.2 | y100l1-4 | ||||
| 4.0 | 1150 | 60 | 1.5 | y100l-6 | ||||
| 6.0 | 1730 | 60 | 2.2 | y100l1-4 | ||||
| ycb3.3-1.6 | 3.3 | 960 | 1.6 | 7.0 | 72 | 50 | 5.5 | y132m2-6 |
| 5.0 | 1440 | 50 | 7.5 | y132m-4 | ||||
| 4.0 | 1170 | 60 | 4 | y132m1-6 | ||||
| 6.0 | 1750 | 60 | 7.5 | y132m-4 | ||||
| ycb4-0.6 | 4.0 | 940 | 0.6 | 5.0 | 60 | 50 | 1.5 | y100l-6 |
| 6.0 | 1420 | 50 | 2.2 | y100l1-4 | ||||
| 4.8 | 1150 | 60 | 2.2 | y112m-6 | ||||
| 7.2 | 1730 | 60 | 3 | y100l2-4 | ||||
| ycb4-1.6 | 4.0 | 960 | 1.6 | 7.0 | 72 | 50 | 5.5 | y132m2-6 |
| 6.0 | 1440 | 50 | 7.5 | y132m-4 | ||||
| 4.8 | 1170 | 60 | 5.5 | y132m-6 | ||||
| 7.2 | 1750 | 60 | 7.5 | y132m-4 | ||||
| ycb8-0.6 | 8.0 | 960 | 0.6 | 5.0 | 61 | 50 | 3 | y132s-6 |
| 12.0 | 1440 | 50 | 5.5 | y132s-4 | ||||
| 9.6 | 1170 | 60 | 4 | y132m1-6 | ||||
| 14.4 | 1750 | 60 | 5.5 | y132s-4 | ||||
| ycb8-1.6 | 8.0 | 970 | 1.6 | 7.0 | 75 | 50 | 11 | y160l-6 |
| 12.0 | 1460 | 50 | 15 | y160l-4 | ||||
| 9.6 | 1170 | 60 | 11 | y160l-6 | ||||
| 14.4 | 1760 | 60 | 15 | y160l-4 | ||||
| ycb10-0.6 | 10.0 | 960 | 0.6 | 5.0 | 62 | 50 | 4 | y132m1-6 |
| 15.0 | 1440 | 50 | 5.5 | y132s-4 | ||||
| 12.0 | 1170 | 60 | 5.5 | y132m2-6 | ||||
| 18.0 | 1750 | 60 | 7.5 | y132m-4 | ||||
| ycb10-1.6 | 10.0 | 970 | 1.6 | 7.0 | 76 | 50 | 11 | y160l-6 |
| 15.0 | 1470 | 50 | 15 | y160l-4 | ||||
| 12.0 | 1170 | 60 | 11 | y160l-6 | ||||
| 18.0 | 1770 | 60 | 18.5 | y160l-4 | ||||
| ycb20-0.6 | 20.0 | 970 | 0.6 | 5.0 | 68 | 50 | 7.5 | y160m-6 |
| 24.0 | 1170 | 60 | 7.5 | y160m-6 | ||||
| ycb25-0.6 | 25.0 | 970 | 0.6 | 5.5 | 69 | 50 | 11 | y160l-6 |
| 30.0 | 1170 | 60 | 11 | y160l-6 | ||||
| ycb30-0.6 | 30.0 | 970 | 0.6 | 5.5 | 70 | 50 | 11 | y160l-6 |
| 36.0 | 1170 | 60 | 11 | y160l-6 | ||||
| ycb40-0.6 | 40.0 | 970 | 0.6 | 5.5 | 72 | 50 | 15 | y180l-6 |
| 48.0 | 1180 | 60 | 15 | y180l-6 | ||||
| ycb50-0.6 | 50.0 | 970 | 0.6 | 5.5 | 72 | 50 | 22 | y200l2-6 |
| 60.0 | 1180 | 60 | 22 | y200l2-6 | ||||
