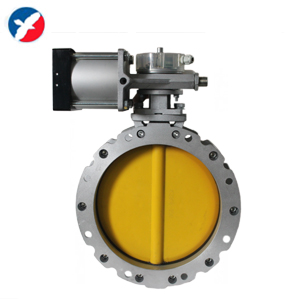

一、氣動煤氣快速切斷蝶閥簡介：

氣動煤氣快速切斷蝶閥，主要應用于汽輪機抽氣管路、高爐煤氣余壓發電裝置(trt),冶金及采礦行業等高安全等級系統。為了防止汽輪機組在突然甩負荷時汽輪機內的壓力突然降低，抽氣管和各加熱器內蒸汽倒入汽輪機內造成正以3000多轉高速旋轉的汽輪機葉片突然反運轉而造成將汽輪機葉片打碎、損壞汽輪發電機的惡性事故，該閥門作緊急切斷用，在系統出現危機情況時，能在內實施緊急關閥，實現管路的可靠截止。或者在冶金行業對煤氣管道的快關截止，或者在煤礦行業，防瓦斯等危險氣體傳爆的高安廠所對設備快速關閉或打開。

二、氣動煤氣快速切斷蝶閥特點：

1、三偏心結構是在設計時將軸偏離密封面中心線，使閥門開關過程中減少閥座與密封面之間的摩擦。

2、在閥板轉動中，閥板與閥座間接觸部分迅速脫離，有效地減少了它們之間的摩擦磨損。

3、閥板轉動力矩較普通閥板低，流量特性近似等百分比。

4、閥板密封面同閥座密封面一致，同錐形線密封，具有良好的密封性能。

5、金屬硬密封可適用于高溫介質。

6、主要適用于冶金行業（如加熱爐、煤氣站、高爐、燒結等），輕工行業（如玻璃加熱爐、退火爐）等高低溫的煤氣，高溫空氣的調節及切斷。

三、氣動煤氣快速切斷蝶閥主要技術參數：

公稱通經dn(mm)	50～2000
公稱壓力pn(mpa)	0.10mpa
密封試驗(mpa)	0.11mpa
強度試驗(mpa)	0.15mpa
適用溫度	≤200℃
適用介質	加熱爐煤氣、高爐煤氣、轉爐煤氣等
泄漏率	符合gb/t13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

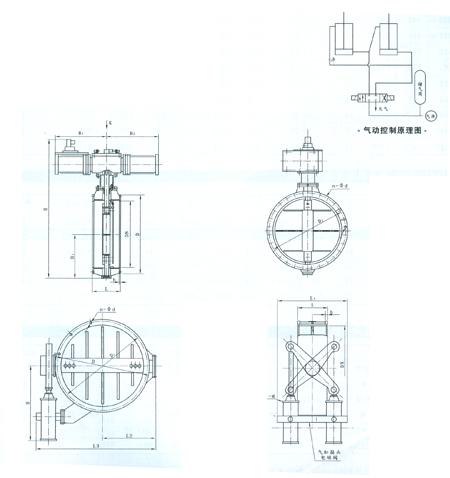

四、氣動煤氣快速切斷蝶閥主要外形及連接尺寸表：

氣動煤氣快速切斷蝶閥主要外形及連接尺寸表

dn	d	d1	b	n-φd	l	h	h1	b1	b2	進氣口	參考重量
200	320	280	22	8-118	152	1240	250	480	480	rc1/2″	350
250	375	335	24	12-18	165	1300	275	480	480	rc1/2″	420
300	440	395	24	12-22	178	1380	300	650	650	rc1/2″	500
350	490	445	24	12-22	190	1440	326	650	650	rc1/2″	600
400	540	495	24	16-22	216	1500	350	650	650	rc1/2″	800
450	595	550	26	16-22	222	1550	375	780	400	rc3/4	1000
500	645	600	26	20-22	229	1600	410	780	400	rc3/4	1200
600	755	705	26	20-26	267	1700	460	780	400	rc3/4	1410
700	860	810	26	24-26	292	1800	510	950	500	rc3/4″	1550
800	975	920	26	24-30	318	1900	570	950	500	rc1″	1650
900	1075	1020	26	24-30	330	2010	630	950	950	rc1″	1825
1000	1175	1120	26	28-30	410	2130	680	950	950	rc1″	2130
1200	1375	1320	26	32-30	470	2350	780	950	950	rc1″	2520
1400	1575	1520	26	530	1010	1100	2700	1450	36-30	m33×2	3150
1600	1790	1730	26	600	1010	1010	2800	1450	40-30	m33×2	3870
1800	1990	1930	26	670	1090	1090	3000	1450	44-30	m39×2	5640
2000	2190	2130	26	760	1090	1090	3200	1450	48-30	m39×2	7320
2200	2405	2340	28	760	1240	1540	3500	1650	52-33	m39×2	9300
2400	2606	2540	28	760	1240	1640	3600	1650	56-33	m39×2	10700

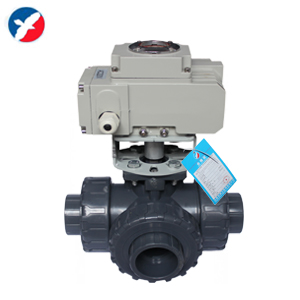

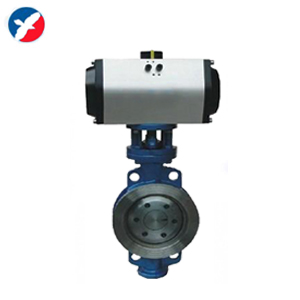

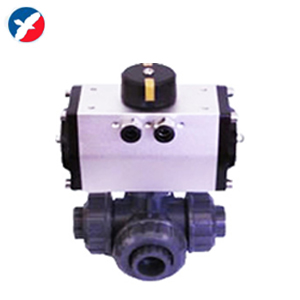

電動塑料三通球閥	氣動塑料三通球閥	氣動粉體蝴蝶閥	氣動三偏心對夾蝶閥
