熱電偶種類原理特點

hc-wr系列熱電偶是一種溫度傳感器。在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。

hc-wr系列熱電偶是一種感溫元件，是一種儀表。它直接測量溫度，并把溫度信號轉  熱電偶換成熱電動勢信號, 通過電氣儀表（二次儀表）轉換成被測介質的溫度。熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路,當兩端存在溫度梯度時,回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應(seebeck effect)。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系, 制成熱電偶分度表; 分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。 　　在熱電偶回路中接入第三種金屬材料時，只要該材料兩個接點的溫度相同，熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此，在熱電偶測溫時，可接入測量儀表， 測得熱電動勢后，即可知道被測介質的溫度。

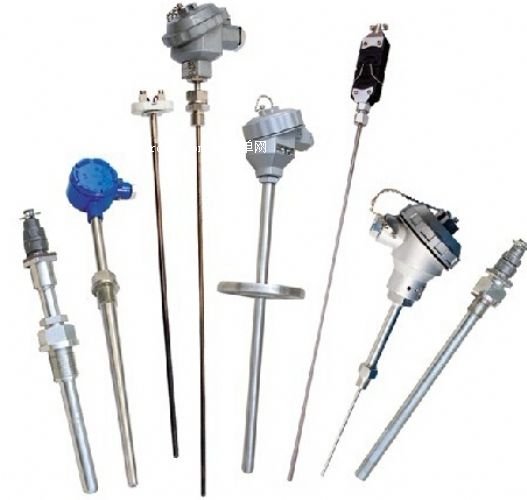

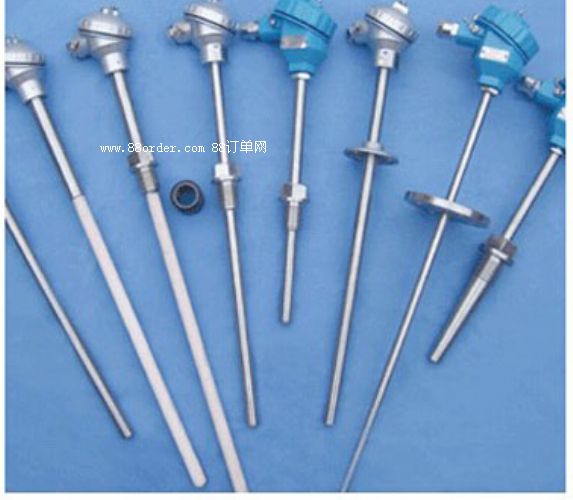

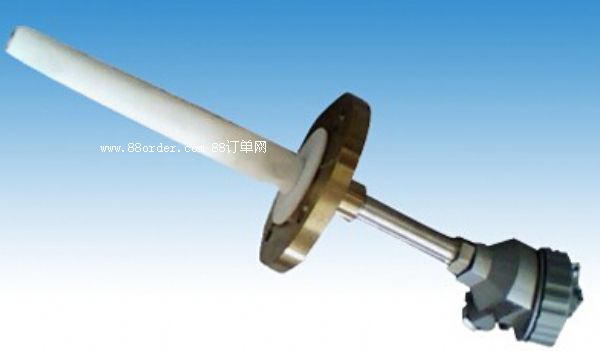

hc-wr系列熱電偶品種齊全主要有：隔爆型熱電偶、本安型熱電偶、鎧裝熱電偶、電站測溫專用熱電偶、煙道（風道）熱電偶等

hc-wr系列熱電偶通常和顯示儀表、記錄儀表、電子計算機等 配套使用，直接測量生產現場存在碳氫化合物等爆炸的0～1300℃范圍內的液體、蒸汽和氣體介 質以及固體表面溫度。

特點

多種防爆形式，防爆性能好；

壓簧式感溫元件，抗振性能好；

測量范圍大；

機械強度高，耐壓性能好；

測量范圍及允許誤差范圍

熱電偶類別

代號

分度號

測量范圍

基本誤差限

鎳鉻－康銅

wrk

e

0－800℃

±0.75％t

鎳鉻－鎳硅

wrn

k

0－1300℃

±0.75％t

鉑銠 13 -鉑

wrb

r

0-1600℃

±0.25％t

鉑銠 10 －鉑

wrp

s

0－1600℃

±0.25％t

鉑銠 30 －鉑銠 6

wrr

b

0－1800℃

±0.25％t

注：t為感溫元件實測溫度值（℃）

熱電偶時間常數

熱惰性級別

時間常數（秒）

熱惰性級別

時間常數（秒）

ⅰ

90－180

ⅲ

10－30

ⅱ

30－90

ⅳ

＜10

熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。

熱電偶最小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）

絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100v）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100v）

高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。

規定的長時間使用溫度（℃）

試驗溫度（℃）

絕緣電阻值（ω）

≥600

600

72000

≥ 800

800

25000

≥1000

1000

5000
