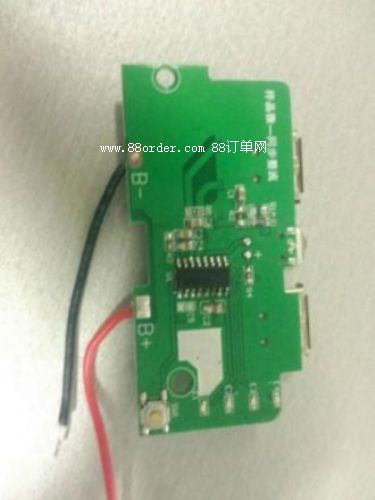

TP4303香水口紅板移動電源方案

概述

tp4303 是一款專為移動電源設計的單芯片解決方案,內部 集成了充電管理模塊、放電管理模塊、電量檢測及 led 指 示模塊以及保護模塊.tp4303 內置充電和放電功率 mos，充電電流固定為 0.8a，輸出為 5v/1a.tp4303 內部集成了恒溫充電工作模式、過溫保護、過充與 過放保護、輸出過壓保護、輸出重載保護、輸出短路保護 等幾乎所有安全保護功能以保證芯片和鋰離子電池的安全, 同時 tp4303 應用電路簡單,只需很少元件便可實現充電管 理與放電管理。

特點

· 獨立的充電與放電狀態指示

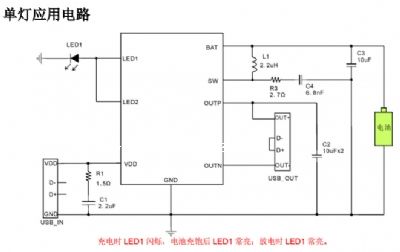

· 支持雙燈與單燈模式

· 放電效率：88％（輸入 3.7v，輸出 5v/1a）

· 充電電流: 0.8a

· 輸出：5v/1a

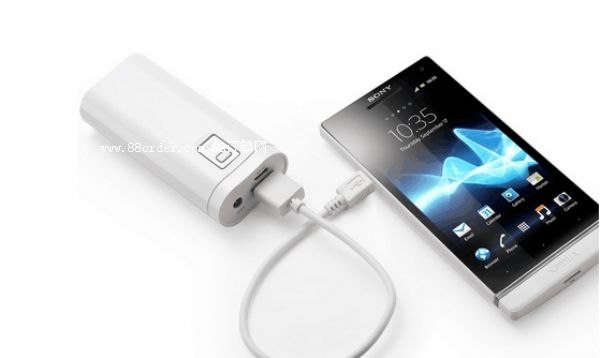

· 支持 iphone、ipad、三星等設備充電

· bat 放電終止電壓:2.85v

· 可選 4.2v/4.35v 充電電壓

· 最大 20ua 待機電流

· 集成充電管理與放電管理

· 智能溫度控制

· 集成輸出過壓保護、短路保護、重載保護

· 集成過充與過放保護

· 支持涓流模式以及零電壓充電

· 封裝形式：esop8l/sop8l

應用

·  移動電源
