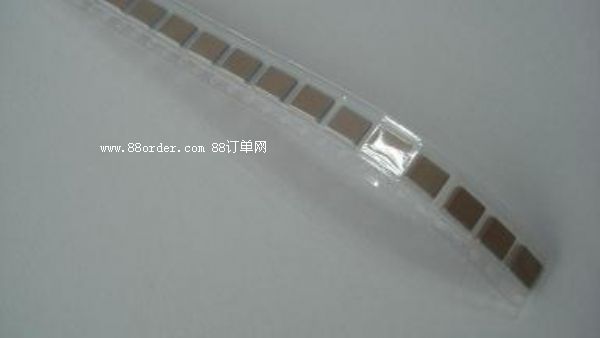

車載無線智能充電器用貼片電容1812 50V 475K

高壓貼片電容分三類：

一類為溫度補償型npo介質

np0又名cog電氣性能最穩定，基本上不隨溫度、電壓、時間的改變，屬超穩定型

、低損耗電容材料類型，適用在對穩定性

、可靠性要求較高的高頻、特高頻、甚高頻電路中。

二類為高介電常數型x7r介質

x7r是一種強電介質，因而能制造出容量比npo介質更大的電容器。這種電容

器性能較穩定，隨溫度、電壓時間的改變，

其特有的性能變化并不顯著，屬穩定電容材料類型，使用在隔直、耦合、傍路、

濾波電路及可靠性要求較高的中高頻電路中。

三類為半導體型x5r介質

x5r具有較高的介電常數，常用于生產比容較大、標稱容量較高的大容量電

容器產品。但其容量穩定性較x7r，容量、

損耗對溫度、電壓等測試條件較敏感，主要用在電子整機中的振蕩、耦合、濾波

及傍路電路中。

優點：封裝體積小，質量穩定，絕緣性能高，耐高壓缺點：容量較小，目前

最大100uf，易于被脈沖電壓擊穿。

性能參數：

1.材質npo（cog）。x7r.x5r.y5v

2.容量0.1pf-100pf-1nf-1uf-100uf

3.電壓6.3v-100v-1kv-2kv-5kv

4.封裝0201-0805-1206-1812-2225

溫度特性:npo:≤±30ppm/℃,-55～125℃(eia:classi)

x7r:≤±15％,-55～125℃(eia:classii)

容量范圍:npo:2pfto100nf;x7r:150pfto2.2uf

損失角正切(tan):npo:q≥1000;x7r:d.f.≤2.5％

絕緣電阻:10gω或500/cω取兩者最小值

老化速率:npo:1％;x7r:2.5％一個decade時間

介質電耐電壓:100v≤v<500v:200％

額定電壓:500v≤v<1000v:150％

額定電壓:1000v≤

各種電源.儀表,網絡通訊,安防產品專用,可取代插件cbb
