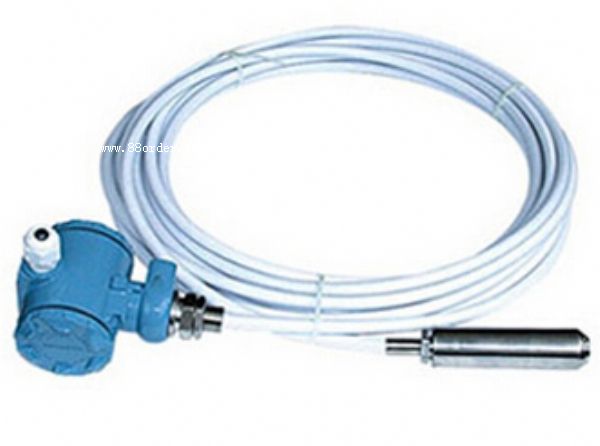

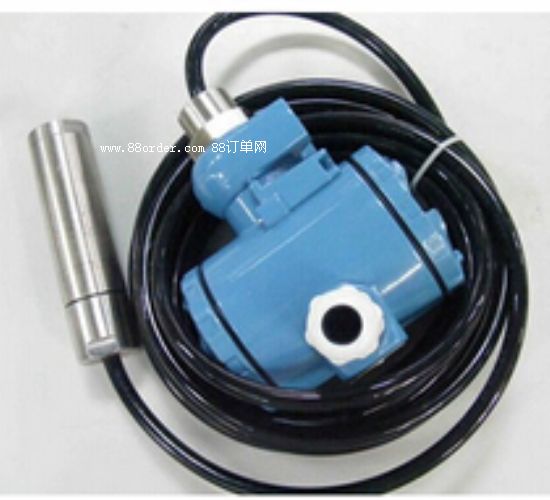

擴散硅液位變送器
1、概述
選用進口擴散硅壓力芯片制成，當外界液位發生變化時，壓力作用在不銹鋼隔離膜片上，通過隔離硅油傳遞到擴散硅壓力敏感元件上引起電橋輸出電壓變化，經過精密的補償技術、信號處理技術、轉換成標準的電流信號。該電流信號的變化正比于液位的變化。
2、特點
1)使用被測介質廣泛，可測油、水及與316不銹鋼兼容的糊狀物，具有一定的防腐能力。
2)高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高。
3)體積小、重量輕、安裝、調試、使用方便
4)不銹鋼全封閉外殼，防水好。
4)不銹鋼全封閉外殼，防水好。
3、技術指標
測量范圍 0.5-100m 通電電纜材料 聚氯乙烯 pvc
精 度 0.5 級 供電電壓 12-36vdc
負載電阻 ≤ 750 ω 輸出信號 4-20ma
使用環境溫度 0-70 ℃ 長期穩定性 0.3 ％ f.s/ 年
外殼保護等級 ip65 溫度漂移 0.3 ％ f.s ℃
外殼材料 鋁合金 絕緣電阻 ＞ 20mω
直 徑 34mm
4、 工作原理
當被測介質（液體）的壓力作用于傳感器時，壓力傳感器將壓力信號轉換成電信號，經差分放大和輸出放大器放大，最后經 v/a 電壓電流轉換成與被測介質（液體）的液位壓力成線性對應關系的 4-20ma 標準電流輸出信號。
5、 型號選擇
液 位 變 送 器選型舉例
ty-yb 1 1 b 1 n 1
現場指示形式 1 現場無指示
2 100 ％等分刻度指示
3 液晶顯示
測 量 范 圍 1 0-1m
2 0-5m
3 0-10m
4 0-20m
5 0-35m
6 0-70m
7 0-210m
精 度 等 級 b 0.25 ％ f.s
c 0. 5 ％ f.s
傳 感 器 結 構 1 節流型
2 防阻塞型
防 爆 方 式 n 普通不防爆
i 本安防爆
結 構 形 式 1 投入式
2 直桿式
3 螺紋式
4 法蘭式
5 防腐式
